La solution simple et économique pour réparer la majorité des vélos et trottinettes électrique avec moteur roue.

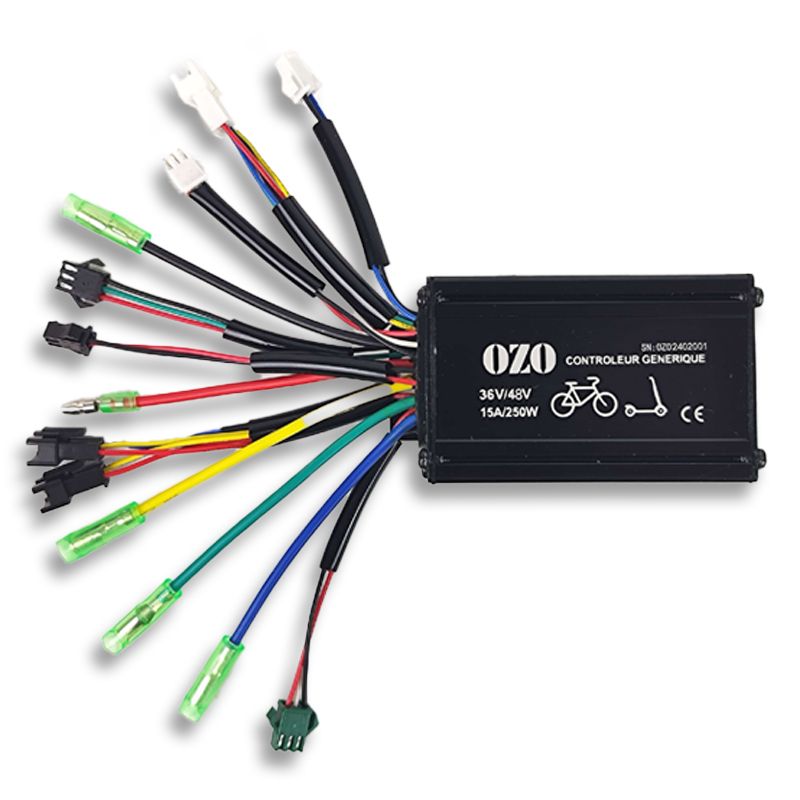

Fonctionnant avec ou sans boitier au guidon (display), ce contrôleur universel permet de réparer la majorité des vélos à assistance électrique équipés d'un moteur roue brushless.
Même si les capteurs Hall de votre moteur sont défaillants, ce contrôleur pourra faire fonctionner votre vélo.
Il permettra aussi de faire fonctionner facilement n'importe quel moteur brushless de 250W que ce soit de VAE ou de trottinette.
Sortie éclairage 6V.
Tension batterie compatible : 24V et 36V/48V
Entrée capteur pédalier analogique ou digital
Compatible les coupures frein à deux fils ou à trois fils.
Les accessoires compatibles avec ce produit sont présents en bas de cette page
Ce contrôleur fonctionne avec ou sans display. Si vous souhaitez le display nous vous conseillons d'acheter le kit complet.
Capteurs halls non branchés ou HS ou fils coupés, la cartographie bascule en mode sensorless avec une courbe de forme carré de sortie des trois phases est de forme carrée. Le moteur sera plus bruyant, mais le couple au démarrage sera plus important.
 |
Le contrôleur dispose de deux entrées de commande : Une pour le capteur pédalier (capteur 12 aimants) et l'autre pour l'accélérateur . Vous pourrez donc choisir de piloter votre moteur avec le capteur pédalier et/ou l'accélérateur. Si vous souhaitez une assistance au pédalage, il vous faudra utiliser un capteur pédalier à 12 aimants pour une meilleure réactivité du système. |
 |
L'accélérateur est indépendant des modes sélectionnés et du capteur pédalier, ce qui signifie que vous pouvez à tout moment doser la puissance manuellement de 0 à 100%. |
 |
Le connecteur "coupure frein" sert à mettre à la masse le système. Il est conseillé de brancher une poignée de frein à contact sur ce connecteur pour couper le système lors du freinage. |
 |
Un connecteur vous premettra de brancher directement votre display au contrôleur. Le display vous permettra de lire et de régler tous les paramètres de votre motorisation. |
 |
Un connecteur vous permet de brancher une sonde de vitesse .
|

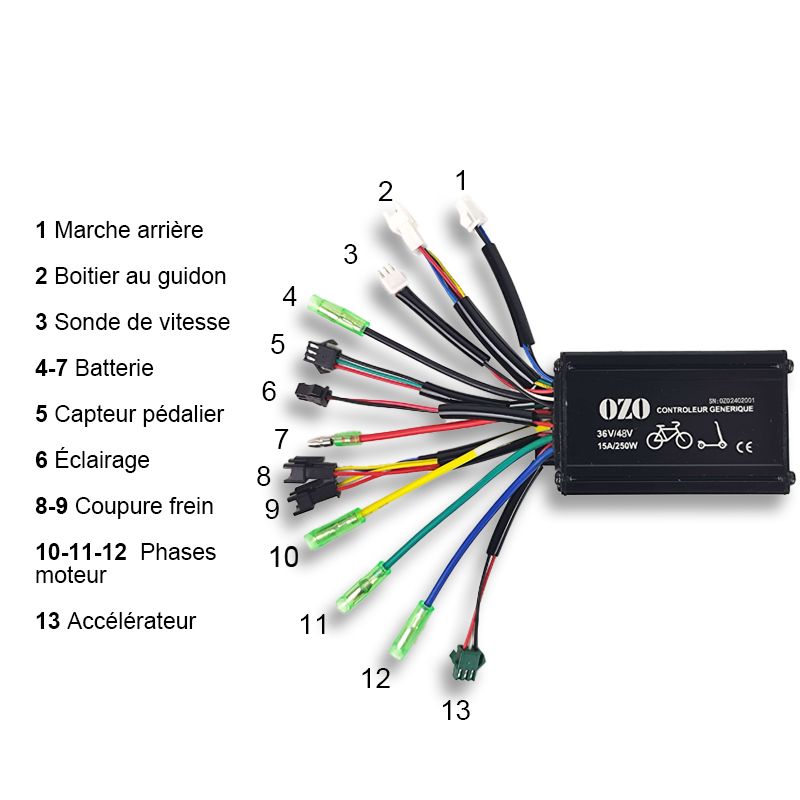

Câblage du contrôleur générique

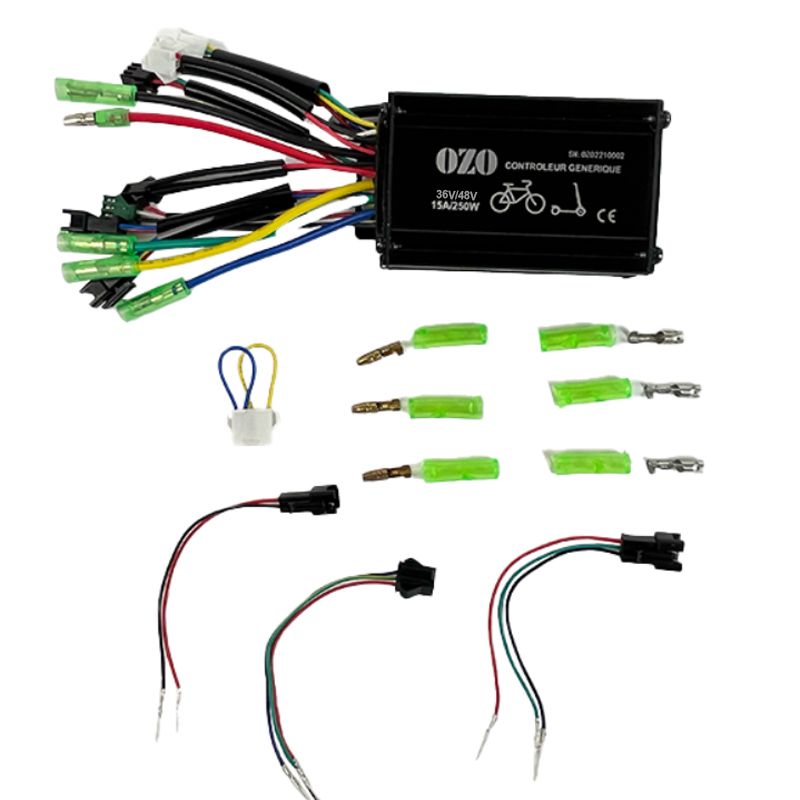

Avec le contrôleur générique, nous fournissons différents adaptateurs pour faciliter l'installation. Cela évite de couper les prises du contrôleur.
Le shunt permet d'utiliser le contrôleur sans écran. Il s'installe en lieu et place de celui-ci.
La sortie éclairage délivre une tension de 6V
Fiche technique
 Julien le 2026-07-26 14:04:49 |
Question : Bonjour, pouvez vous me confirmez que ce contrôleur fonctionne avec un display kt004, installer sur un Nakamura efit100? Cordialement |
Réponse : Bonjour, Non, cela ne fonctionnera pas. Si vous rencontrez un problème avec le display (écran) ou le contrôleur, il est nécessaire de remplacer les deux pour garantir la compatibilité avec votre vélo. En revanche, vous pouvez conserver le moteur et la batterie d'origine. En effet, le contrôleur et le display communiquent entre eux à l'aide d'un protocole spécifique. Ces deux composants doivent être compatibles et utiliser le même protocole de communication pour fonctionner correctement. Cordialement |
|
| Brigitte le 2026-06-25 17:18:34 |
Question : Bonjour, Comment raccorder mon moteur qui à un connecteur 9 PIN ? |
Réponse : Bonjour, Nous proposons un câble moteur pour brancher un connecteur 9 PINS JULET du moteur aux Fastons du contrôleur : https://ozo-electric.com/fr/accessoires-pour-controleurs-ozo-25a-et-35a/735095-rallonge-moteur-9pins-femelle-faston-male.html |
|
