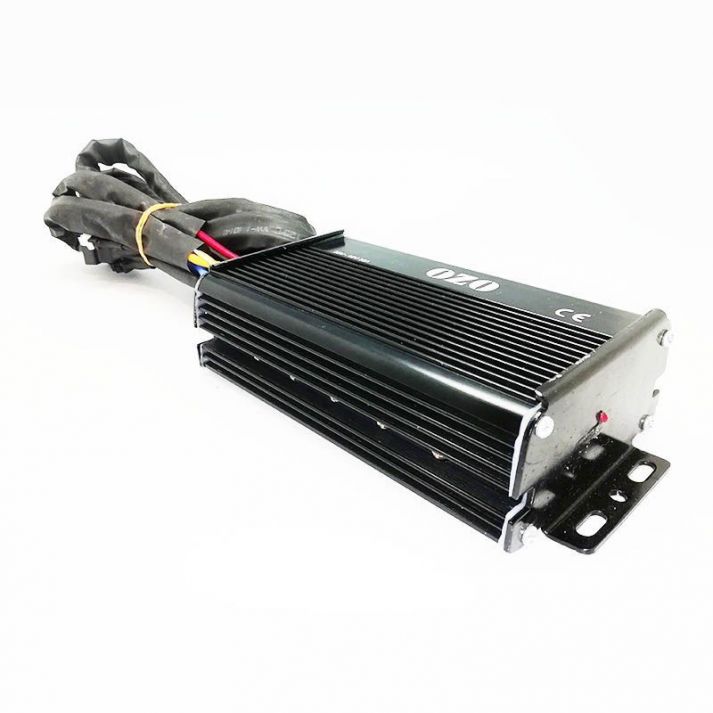

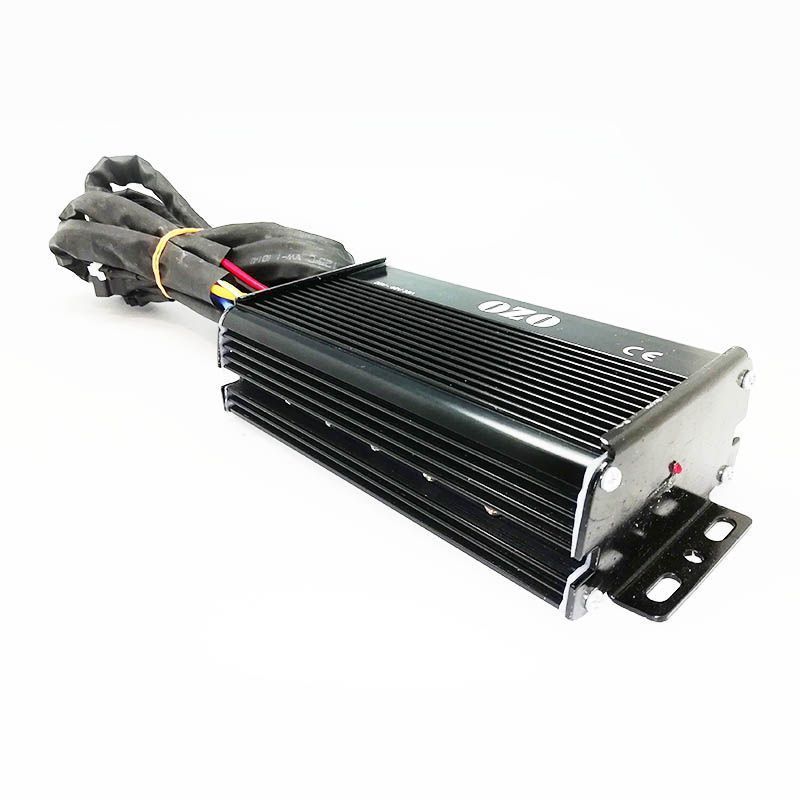

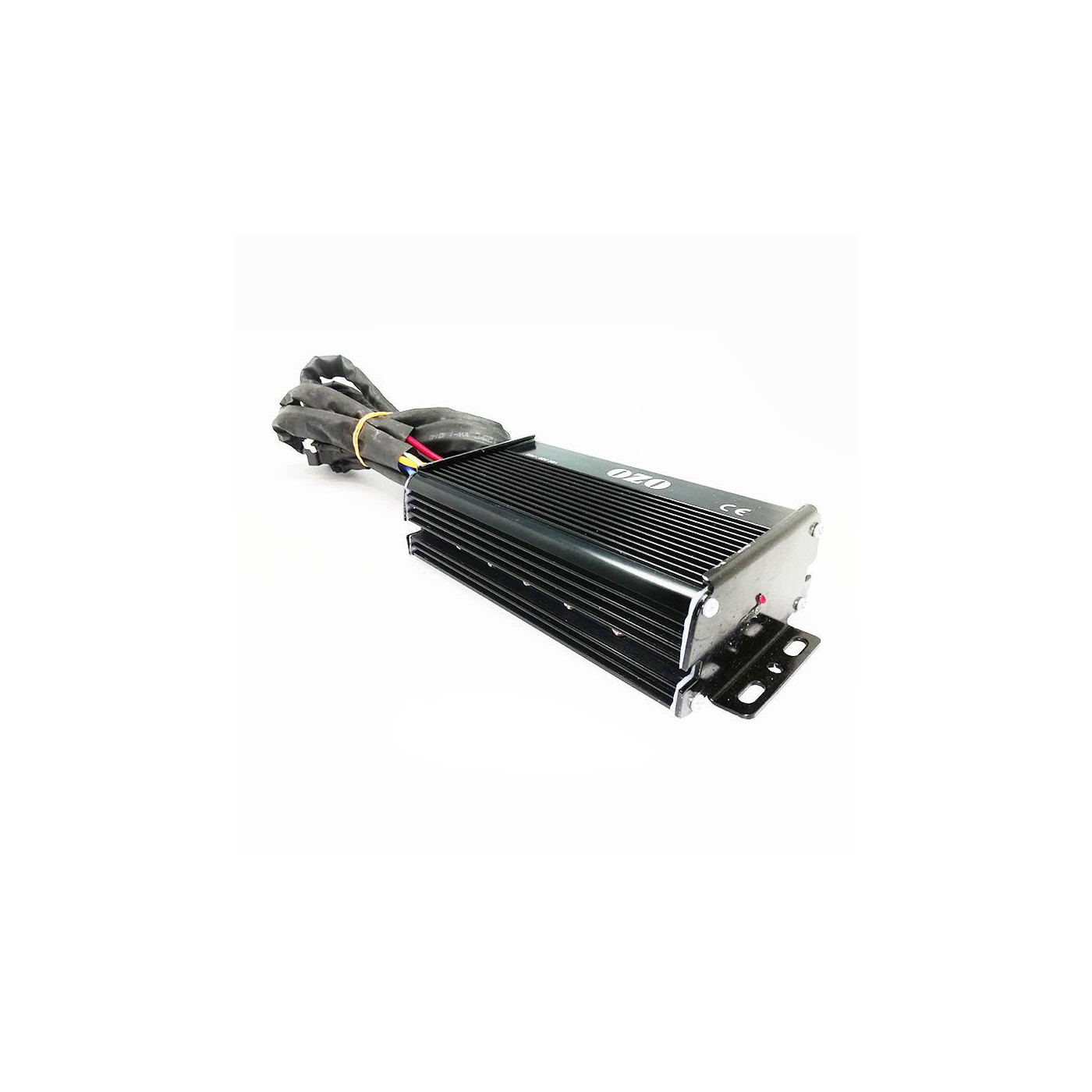

Controleur 30A pour moteur MAC
| Le contrôleur OZO 30A spécialement conçu pour le moteur MAC est le seul contrôleur du marché capable d'exploiter ce moteur à 100% |

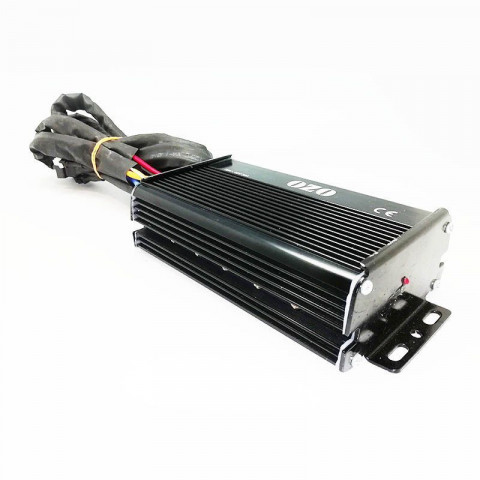

Le contrôleur OZO 30A dédié au moteur MAC est un concentré de technologie. Il intègre des composants électroniques de haute qualité issus du monde de l'automobile.. Ce variateur de puissance est le cerveau de votre kit. Il vous permettra de réaliser tout ce que vous souhaitez faire avec votre vélo électrique. Doté de la technologie "commande vectorielle à champs orientés" (FOC), la courbe de sortie des trois phases est de forme sinusoïdale. Cela offre un pilotage plus fluide et un fonctionnemnet plus silencieux du moteur.  Vous pouvez piloter le moteur via un capteur pédalier si vous souhaitez une assistance au pédalage ou via un accélérateur ou les deux. Vous pouvez utiliser un ordinateur de bord (cycle analyst) pour régler vous mêmes tous les paramètres de votre motorisation. Totalement évolutif, vous pourrez au fil du temps ajouter sur votre vélo une multitude de fonctionnalités : cycle analyst V2 ou V3, interrupteur trois positions, régulateur de vitesse, interrupteur ON/OFF, régénération, coupure frein, capteur pédalier, accélérateur... |

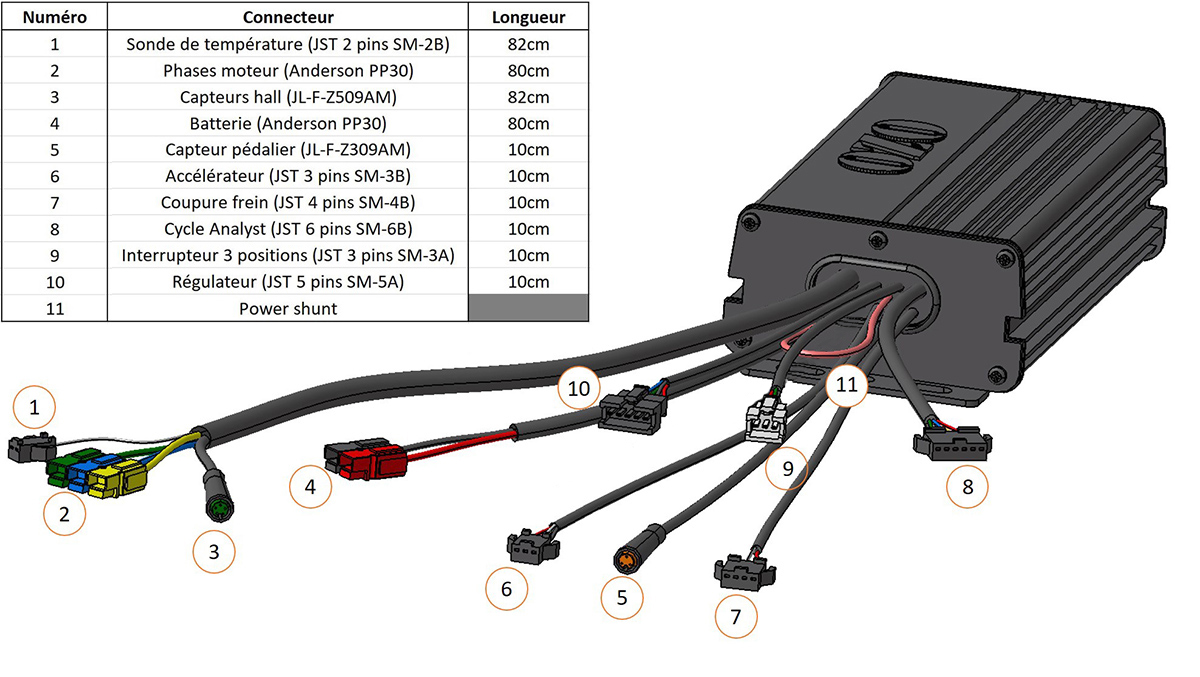

SCHÉMA DU CONTRÔLEUR
 |

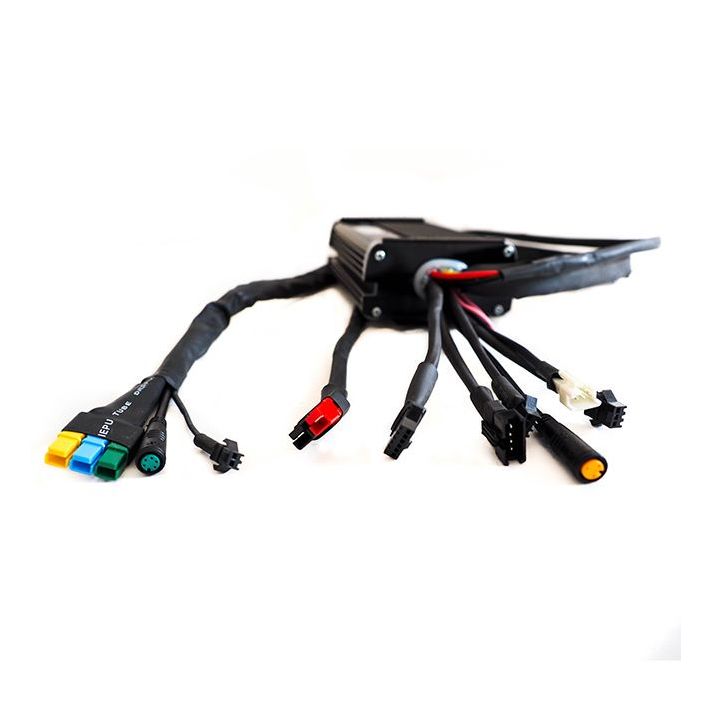

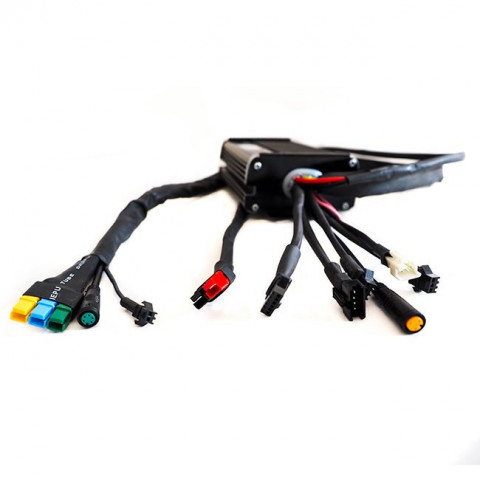

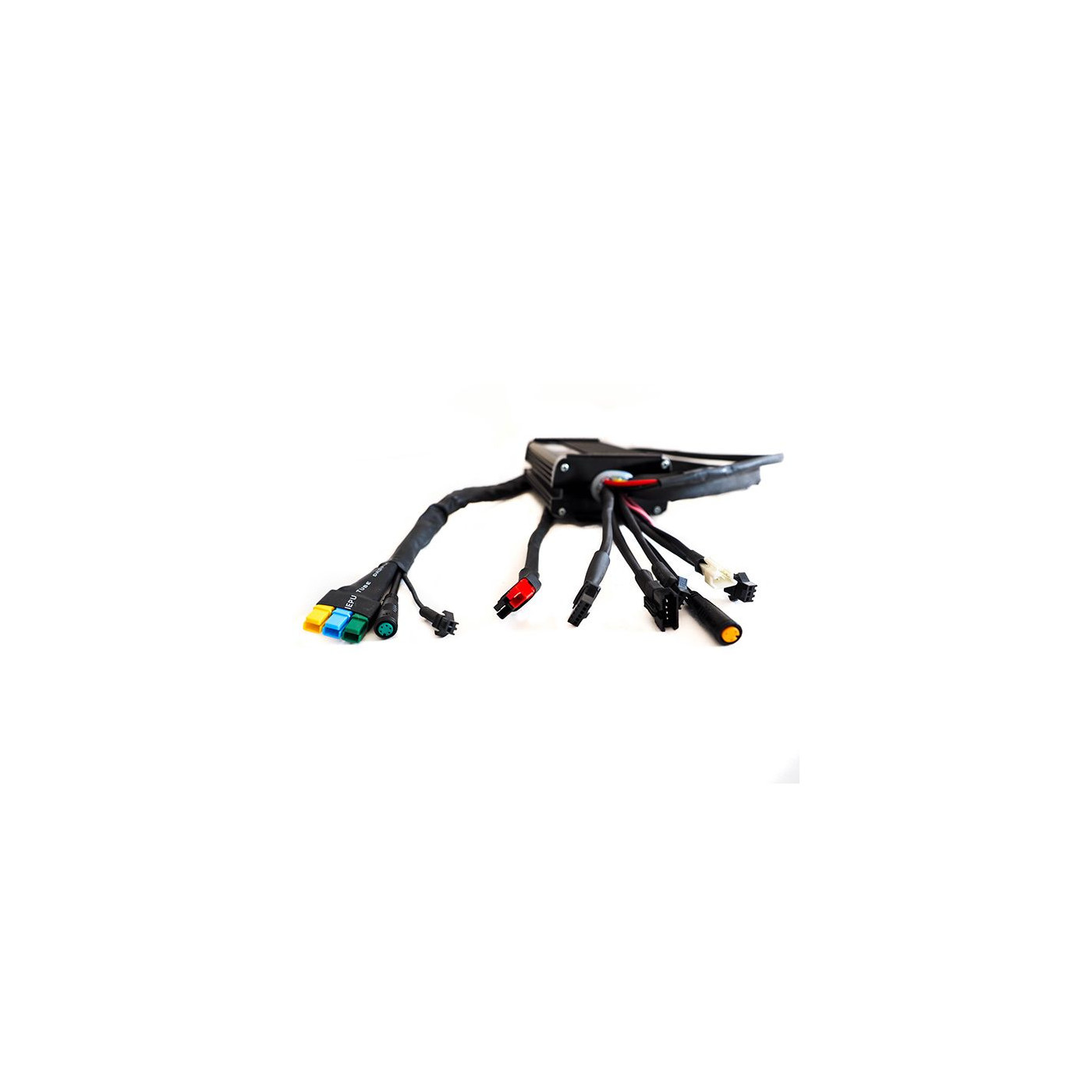

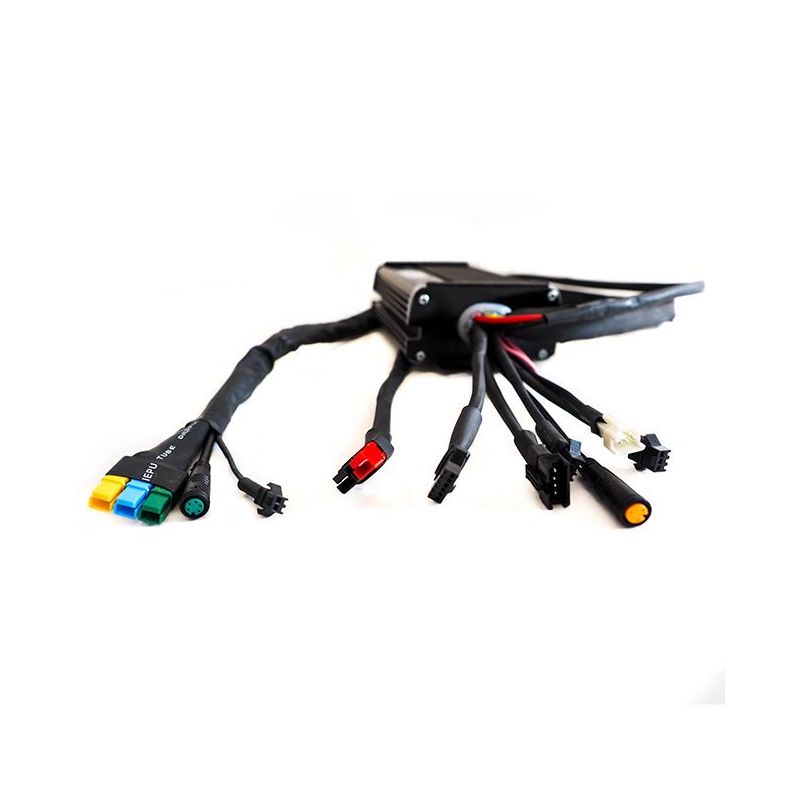

CONNECTIQUES ET LONGUEURS DES CÂBLES EN SORTIE CONTRÔLEUR
|
Sonde de température
Connecteur : JST 2 voies femelle blanc pour branchement d'une sonde de température. La plupart des moteurs OZO intègrent une sonde de température CTN 10KOhm. Si la température moteur atteint 110°C, la puissance sera divisée par deux afin d'éviter tout risque de chauffe moteur.
(1)
Connecteurs : Anderson Powerpole PP30 pour la puissance
Longueur cable moteur : 80cm

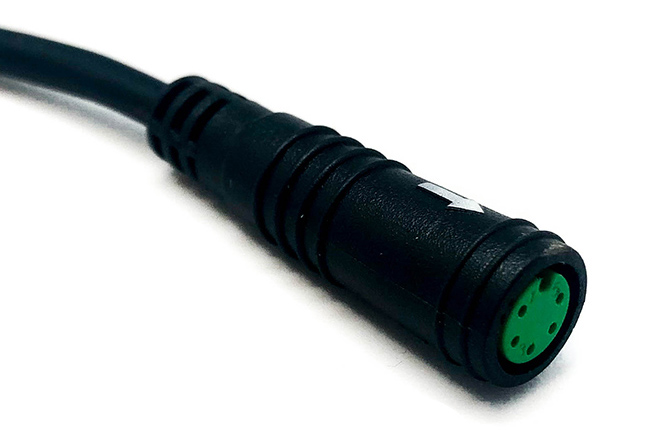

+ Connecteur JULET 5 pins femelle pour les capteurs Hall : Si votre moteur ne dispose pas de capteur, vous n'avez pas à brancher le connecteur JULET et il sera préférable de le recouvrir d'une gaine thermorétractable pour assurer son étanchéité.
(2)
(3)
Câble batterie
Connecteurs : Anderson Powerpole PP30
Longueur : 90cm
(4)
Rouge: borne positive
Noir: borne négative
Capteur pédalier
Connecteur : JULET 3 pins femelle orange pour branchement d'un capteur pédalier à 6 ou 12 aimants.
Longueur = 15.5cm
(5)
Accélérateur
Connecteur : JST 3 voies
Longueur = 15.5cm
(6)
Rouge: + 5V
Noir: Masse
Vert: Signal
Coupure frein / régénération
Connecteur : JST 4 voies pour branchement d'une poignée de frein à coupure ou d'un bouton poussoir afin de couper l'alimentation du moteur lorsqu'on freine ou de désactiver le régulateur de vitesse.
Longueur = 18cm
(7)
Bleu: mise à la masse
Noir: Masse
Cycle analyst
Connecteur : JST 6 voies pour branchement d'un cycle analsyt V2 ou V3.
Longueur : 18cm
(8)
Rouge: + batterie
Noir: Masse
Bleu: entrée shunt
Blanc: sortie shunt
Jaune: signal capteurs halls
Vert: signal accélérateur
Interrupteur 3 positions
Connecteur : JST 3 voies mâle blanc pour brancher notre interrupteur trois positions, permettant ainsi d'avoir trois modes de puissance différents : 30%, 60% et 100%.
Longueur = 15.5cm
(9)
Rouge: borne positive
Noir: borne négative
(10)
Marche-arrêt
Si vous souhaitez avoir un interrupteur Marche arrêt au guidon ou sur le contrôleur, il suffit de couper cette boucle rose et de brancher notre interrupteur deux positions.
(11)
