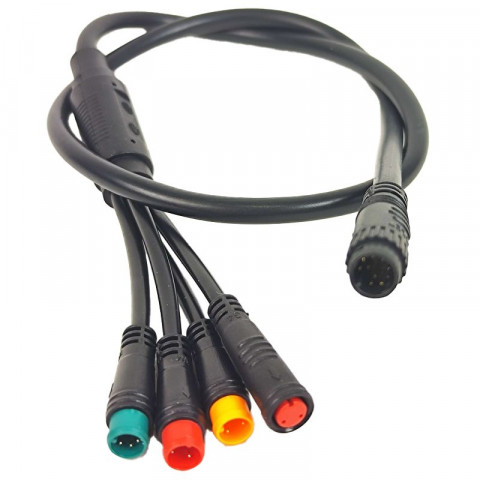

Faisceau de câblage principal OZO pour contrôleurs 15A & 22A

Le faisceau de câblage principal OZO est l’élément central qui permet de connecter l’ensemble des composants électriques de votre vélo à assistance électrique autour du contrôleur. Il assure une communication fiable entre le moteur, l’afficheur, l’éclairage, les capteurs de sécurité et les commandes.

À quoi sert ce faisceau ?

Ce faisceau agit comme le cerveau du système électrique. Il centralise toutes les connexions vers le contrôleur OZO 15A ou 22A et permet :

Le pilotage de l’assistance électrique via le display

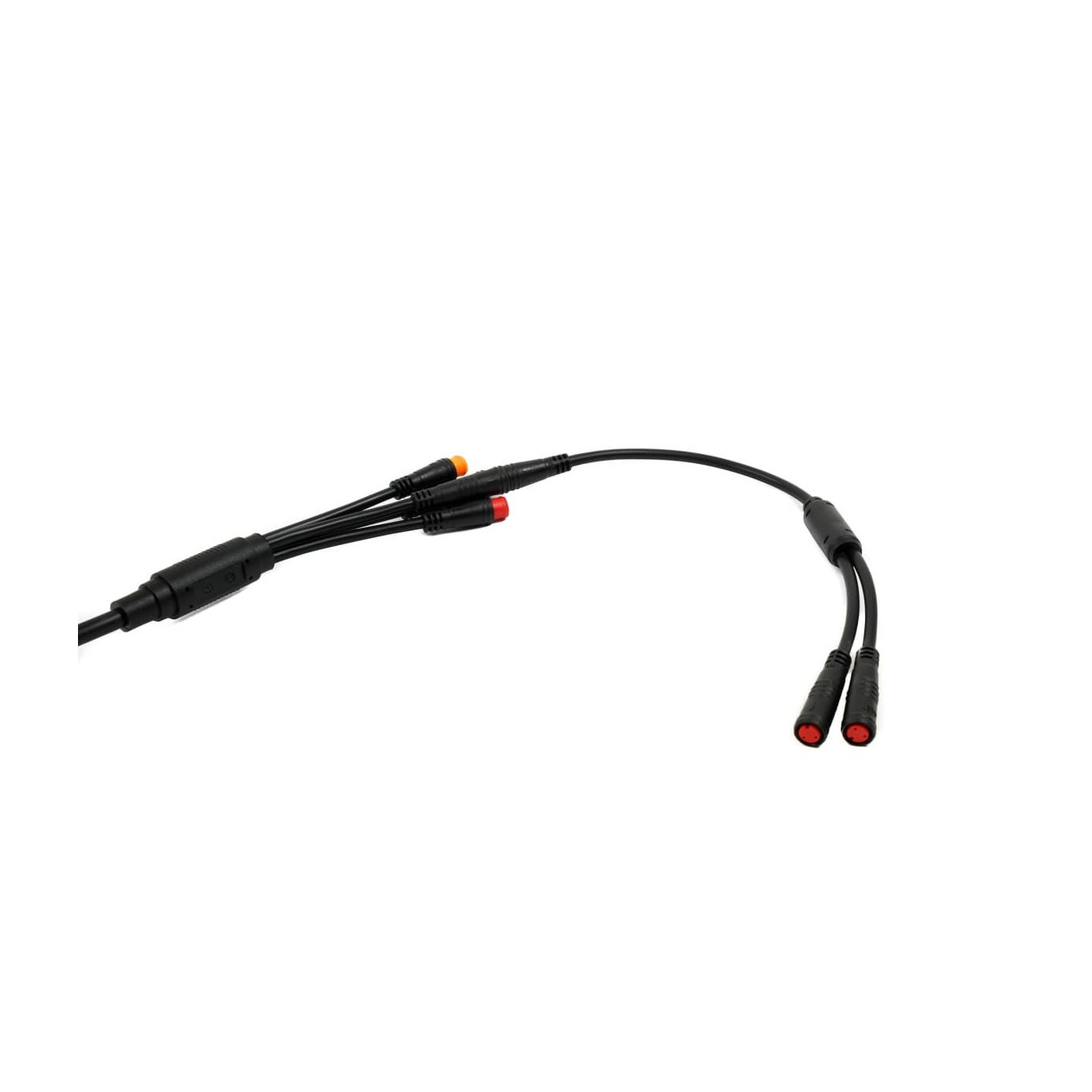

La gestion de la sécurité avec les coupures freins
Le branchement d’un accélérateur

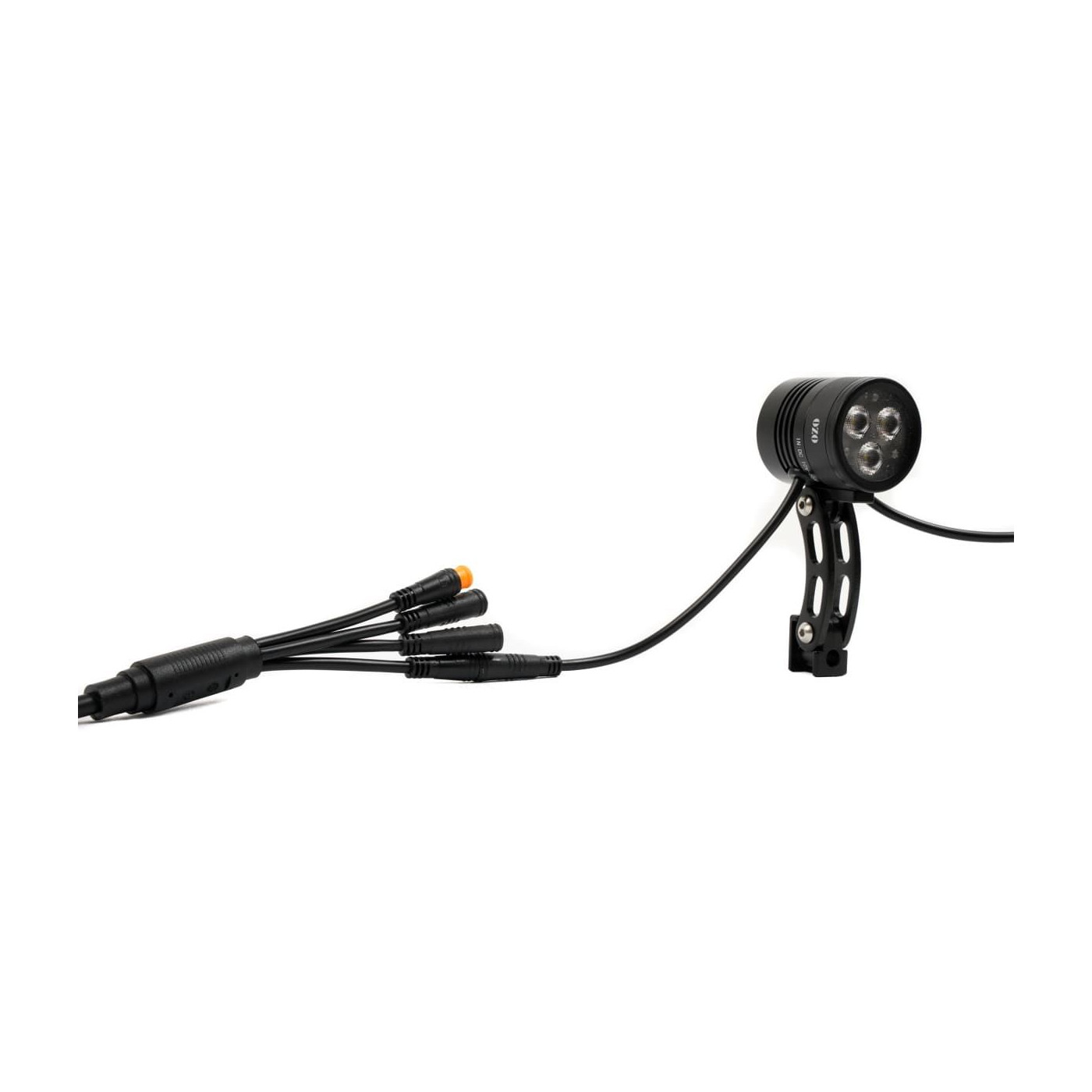

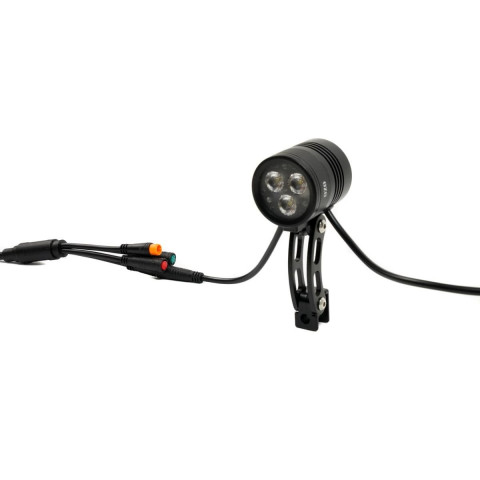

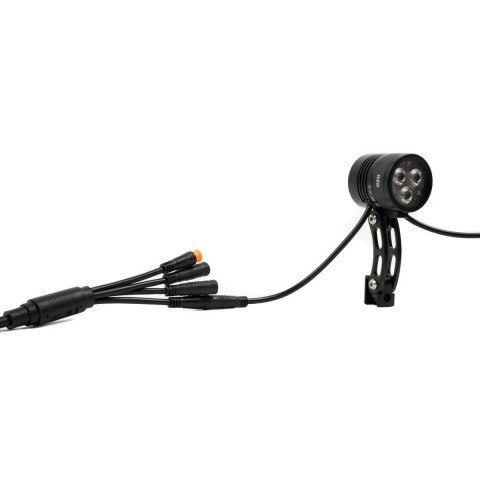

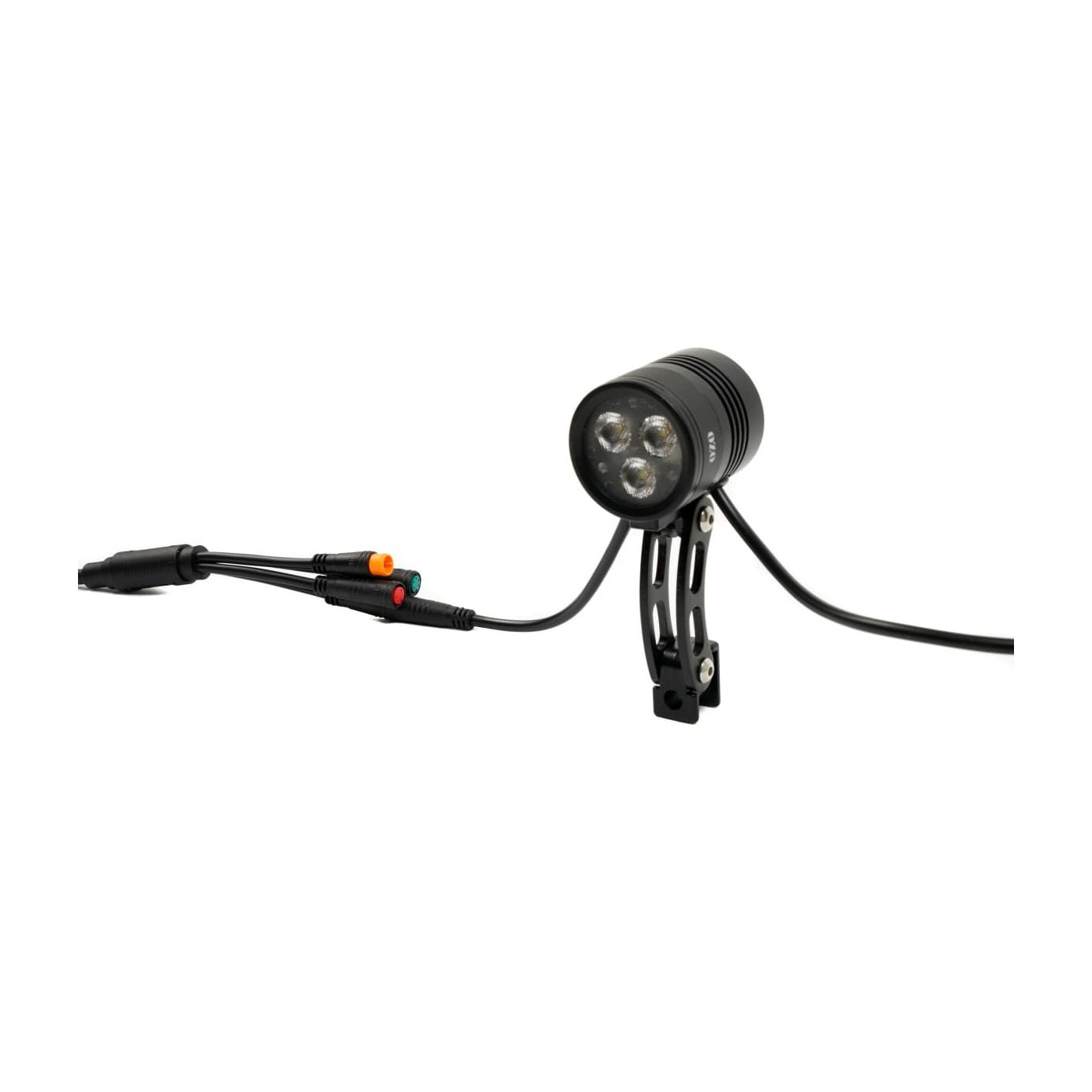

L’alimentation et le contrôle de l’éclairage

Il est indispensable au bon fonctionnement du kit et garantit une installation propre, sécurisée et évolutive.

Comment ça fonctionne ?

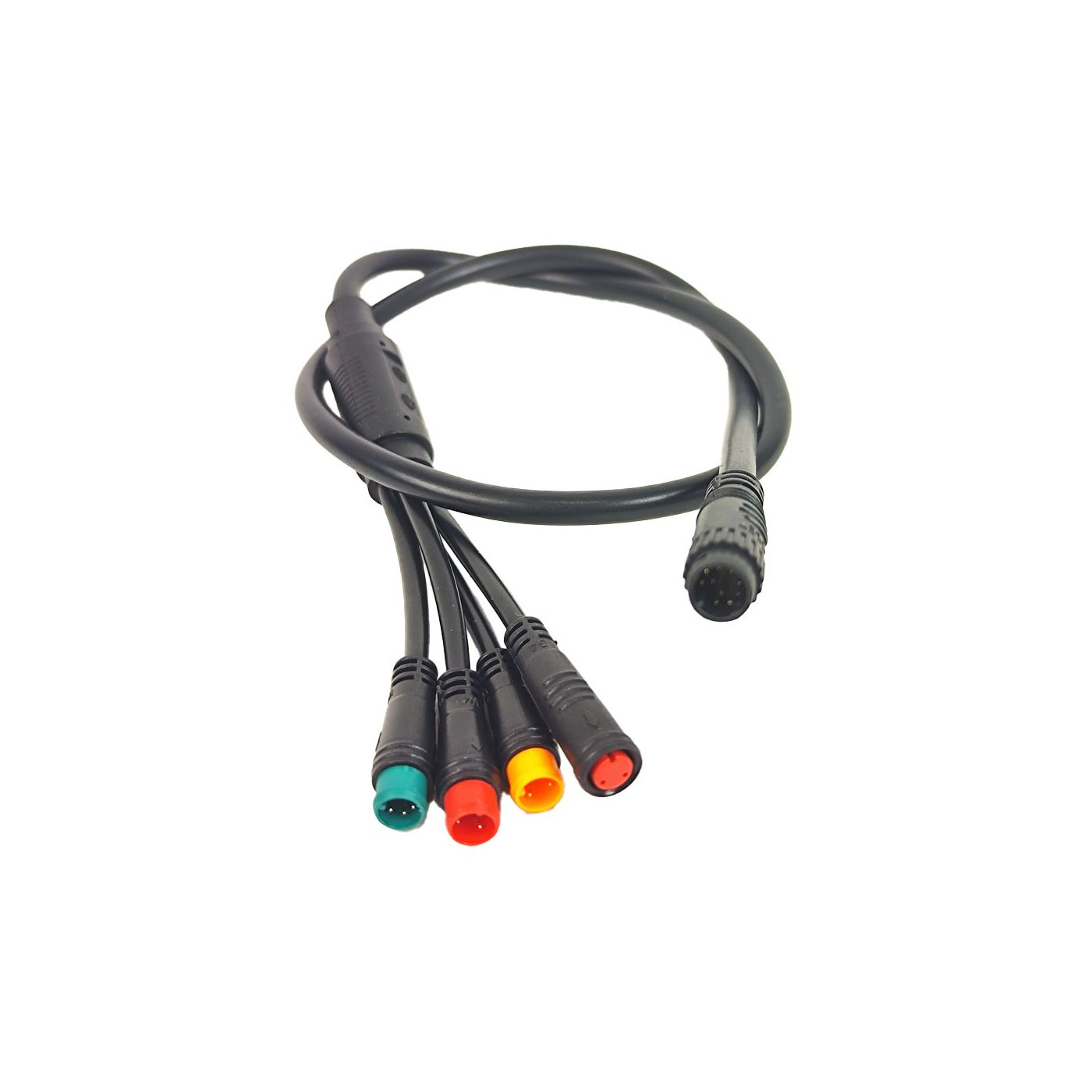

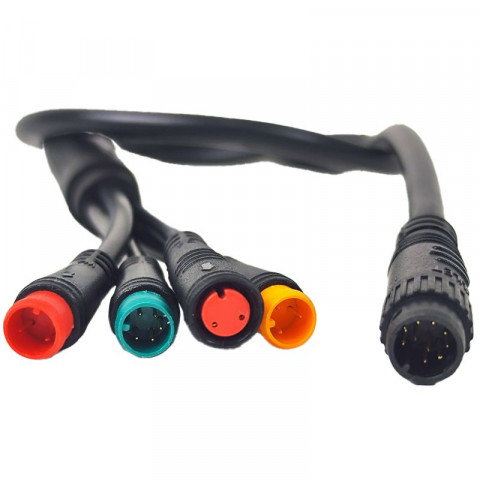

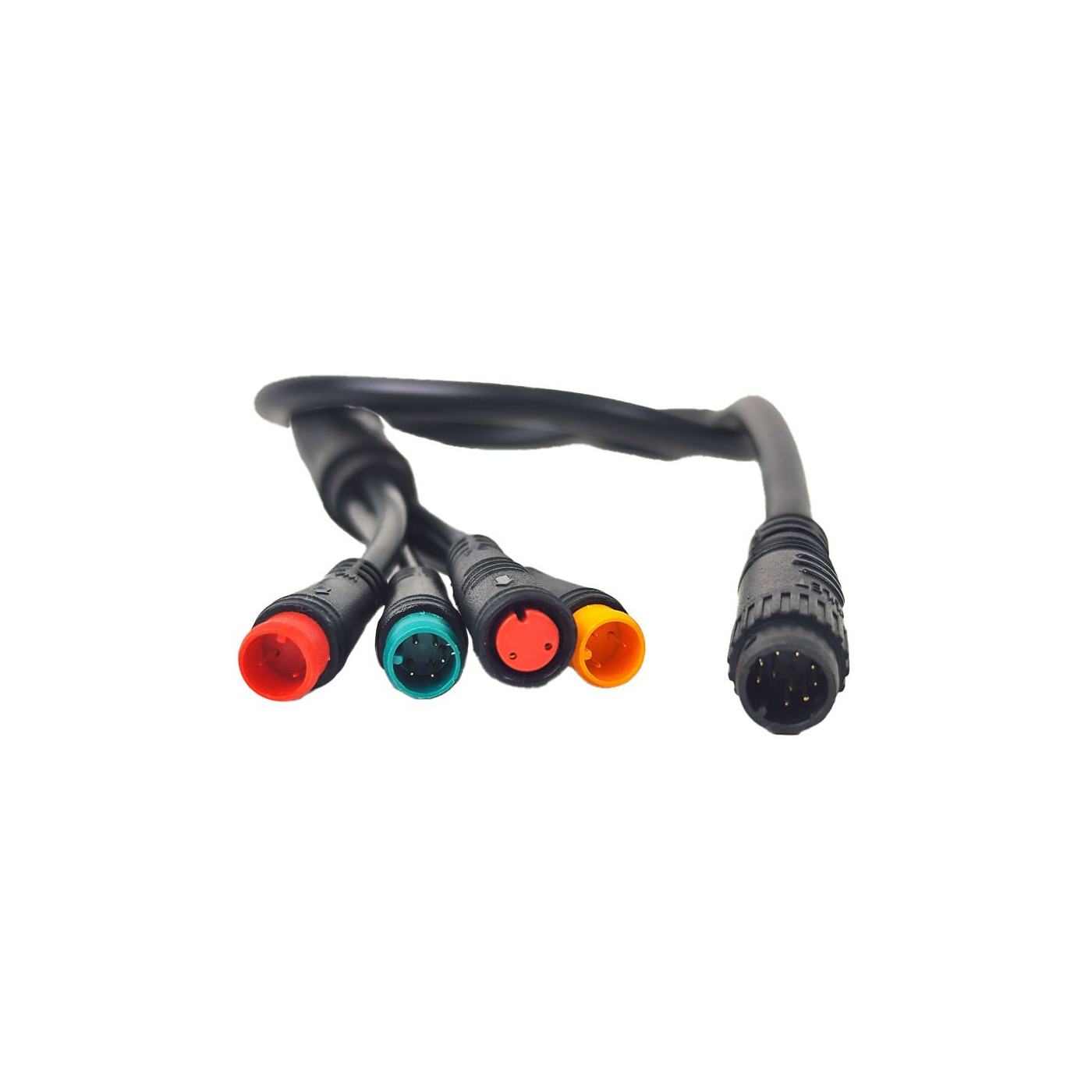

Le faisceau se connecte directement au contrôleur OZO via un connecteur principal Julet 9 voies. Chaque branche du faisceau est dédiée à une fonction précise.

Grâce au protocole EB-BUS / Bafang, les informations transitent efficacement entre les différents composants : vitesse, assistance, sécurité, éclairage.

Les connecteurs étanches Julet assurent une connexion fiable même en conditions difficiles (pluie, vibrations, poussière).

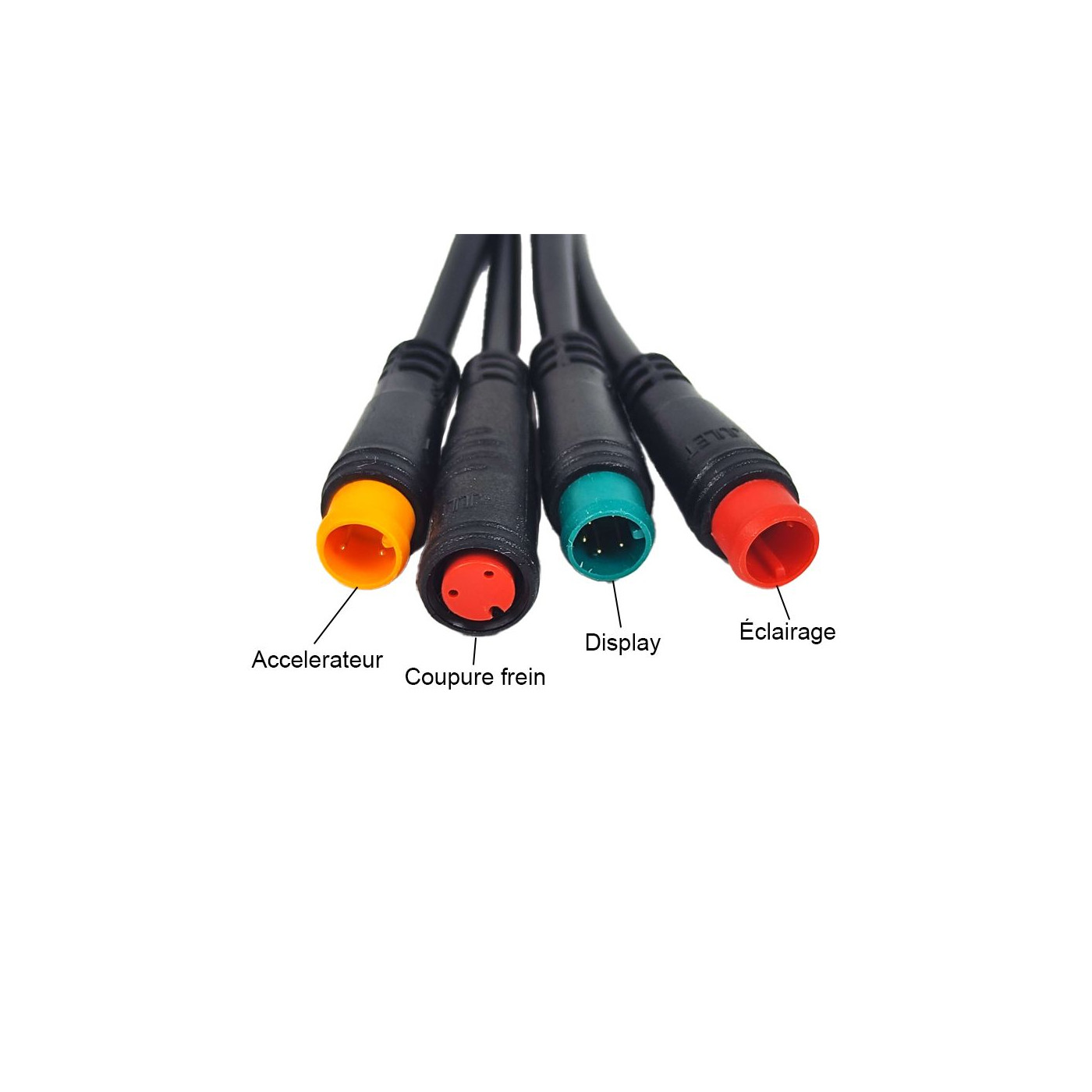

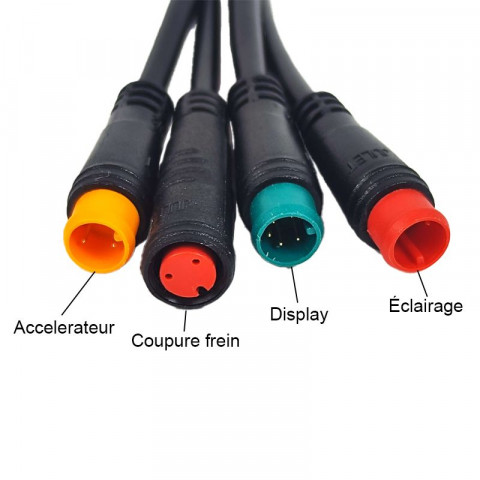

Détail des connecteurs
