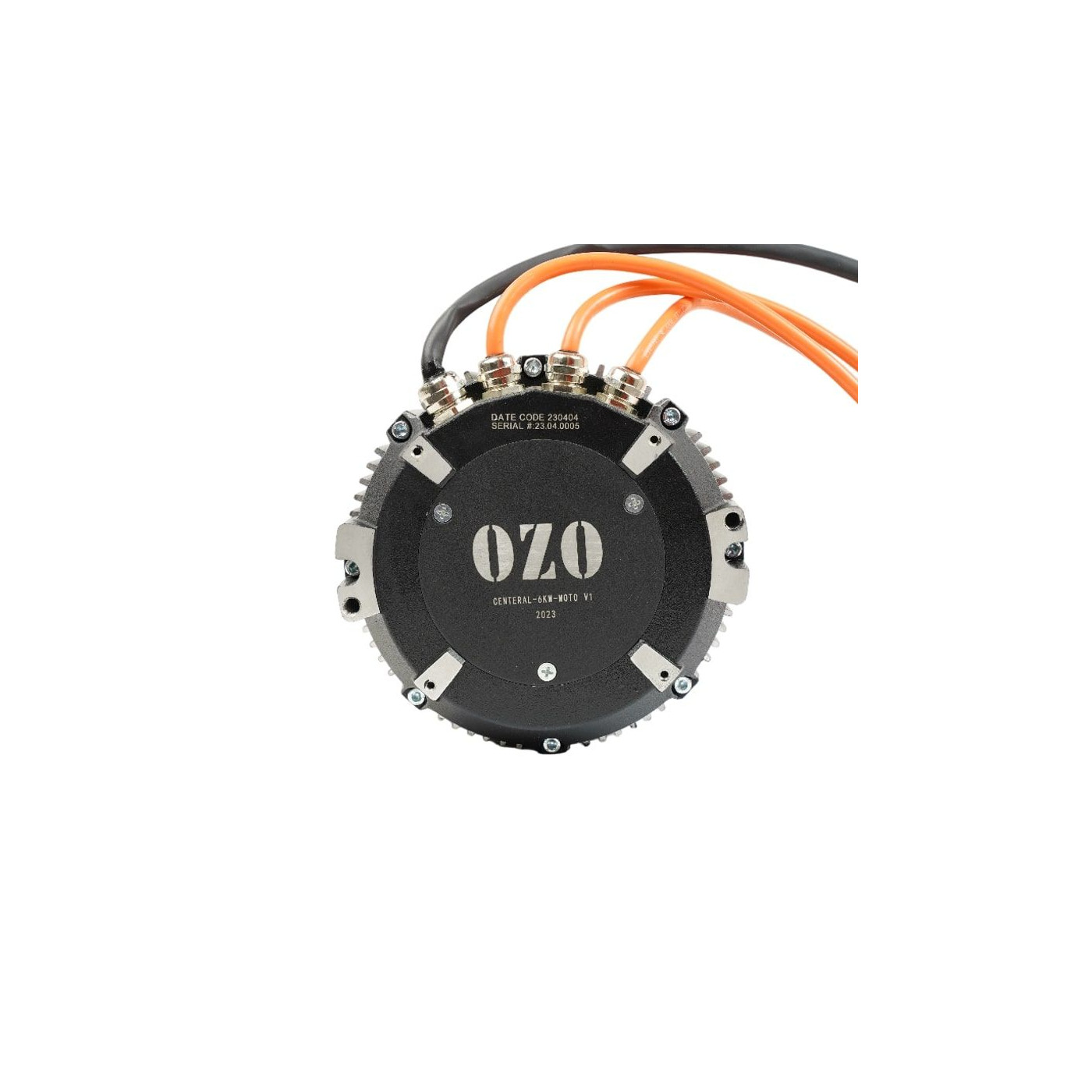

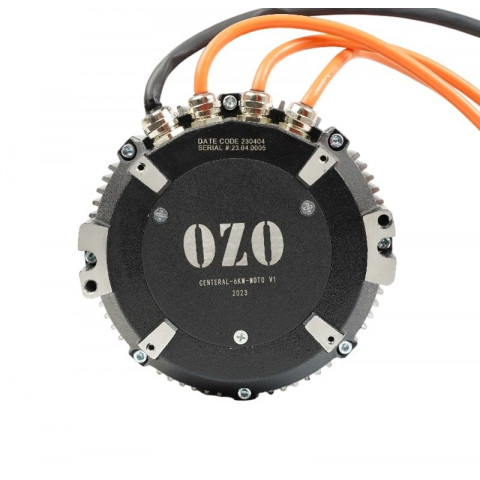

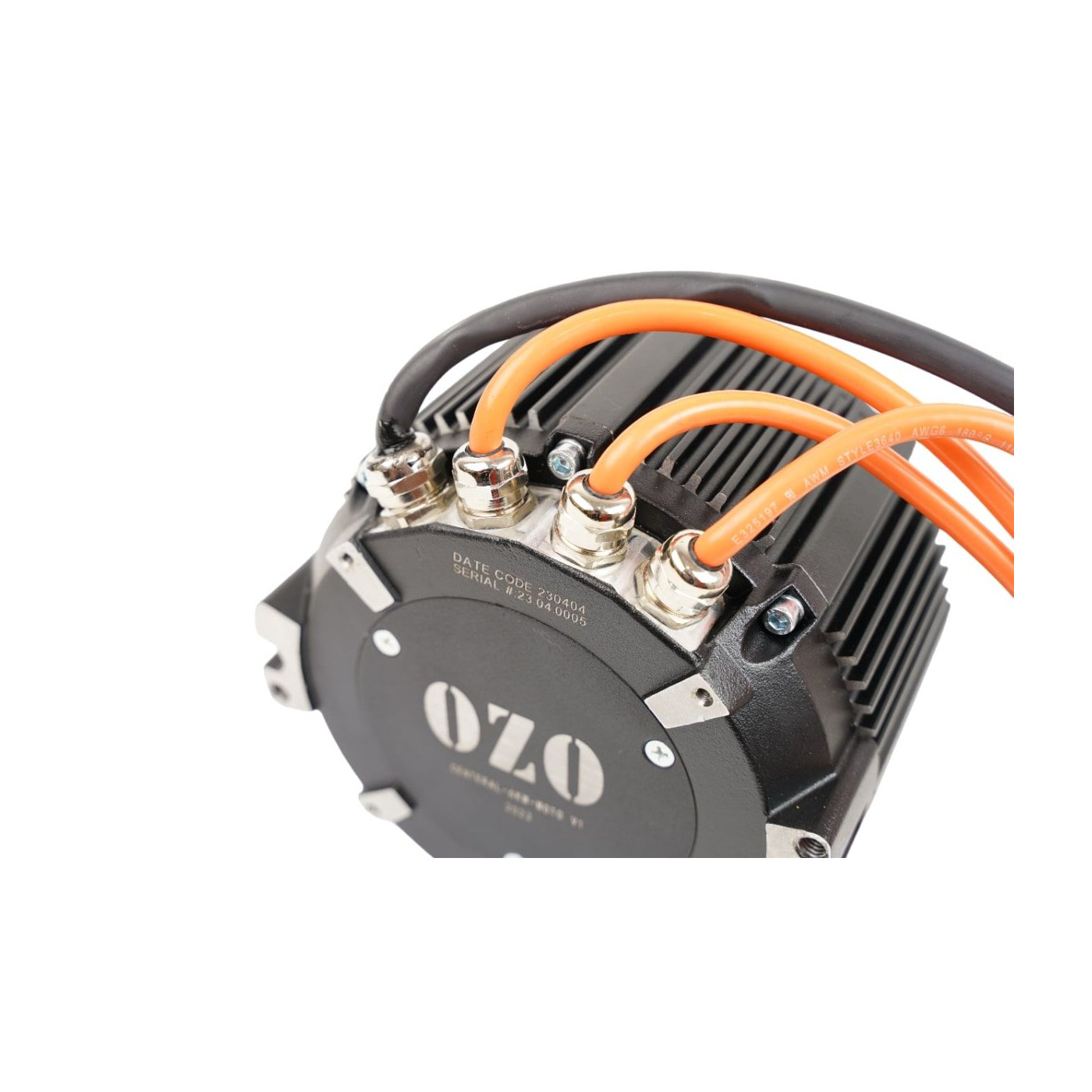

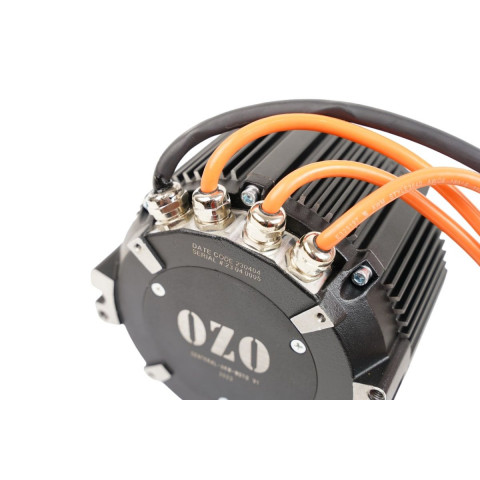

Moteur électrique central 4500W spécial retrofit

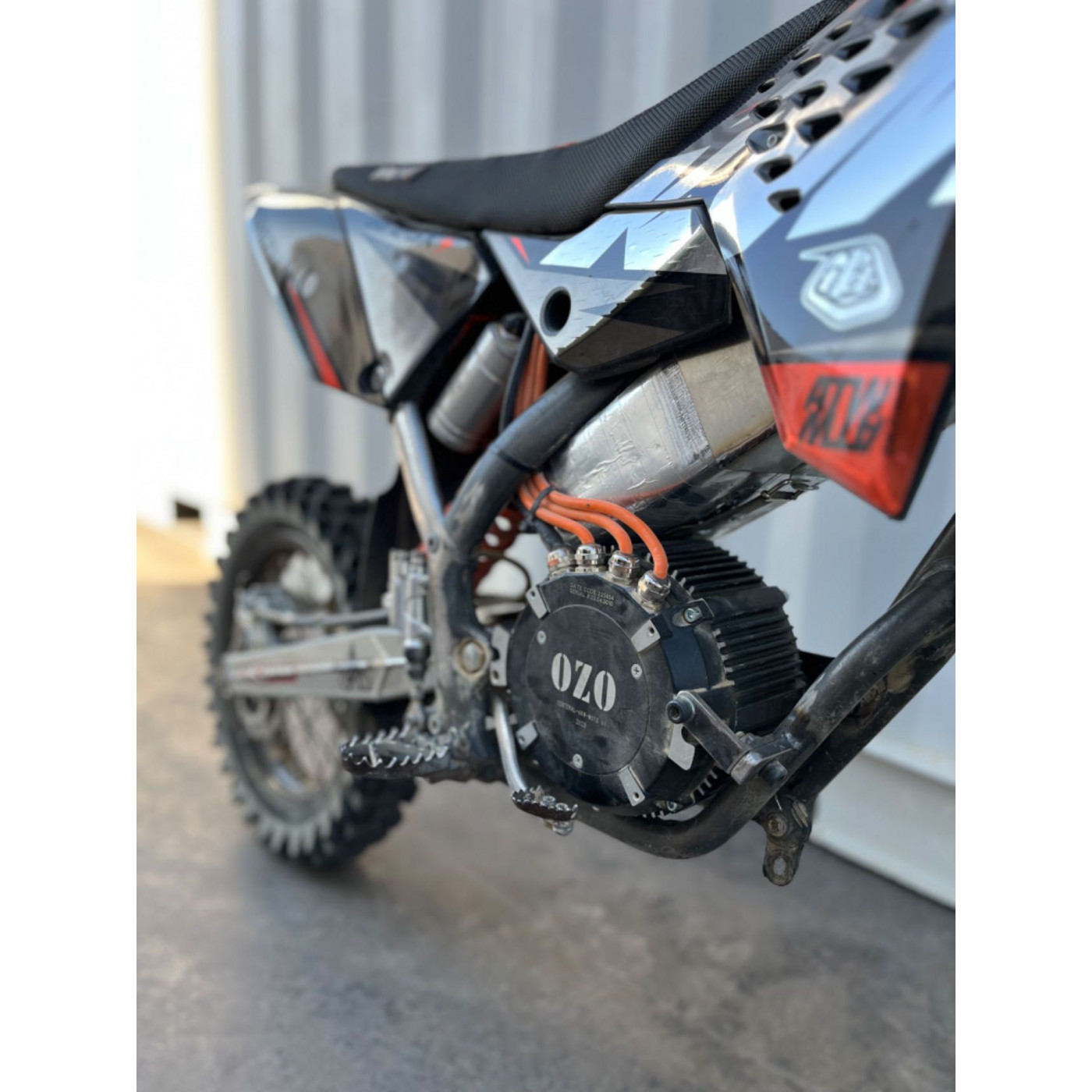

Special rétrofit moto, karting, bateau ou voilier, ce moteur électrique brushless IPM à rotor central est prévu pour délivrer un puissance de 4,5kW sous 48V et jusqu'à 6000W sous 60V ou 72V ce qui sera parfait pour une conversion en électrique d'une moto 50cc, 80cc ou 125cc ou pour le rétrofit d'un karting.
Ce moteur est équipé de trois capteurs à effet hall et d'une sonde de température interne KTY84-130

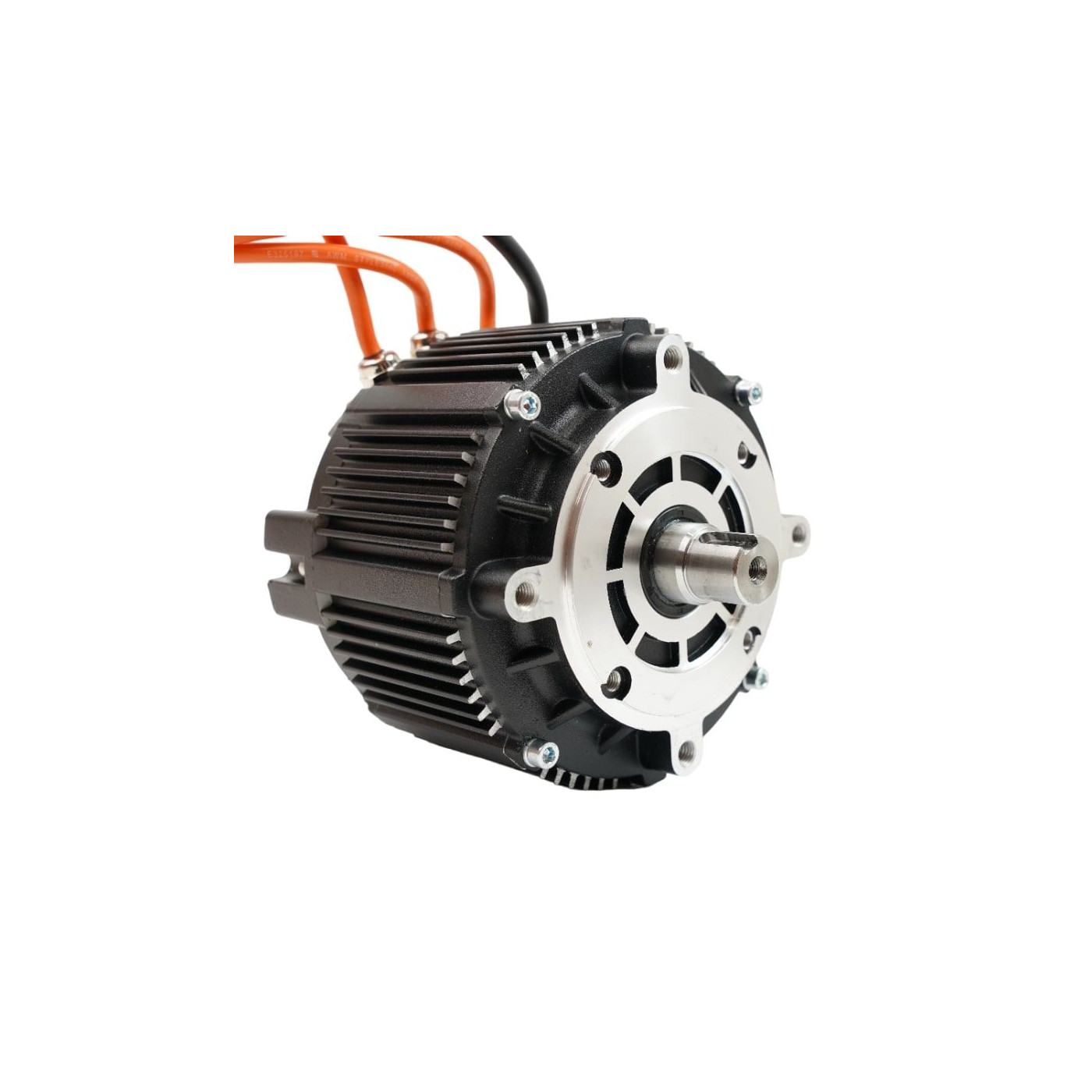

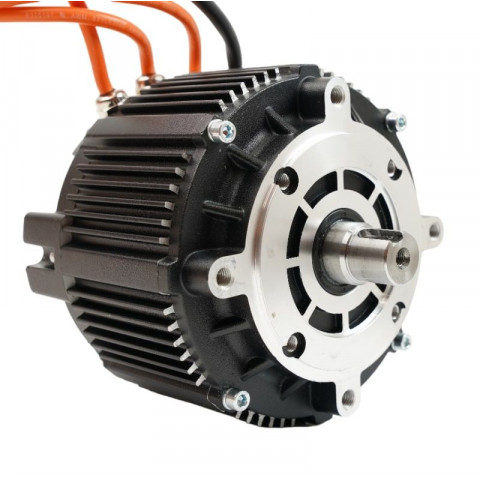

Axe cylindrique de diamètre 25mm et de longueur 50mm avec logement de clavette.
Clavette livrée avec l'axe moteur
Masse = 9,1kg

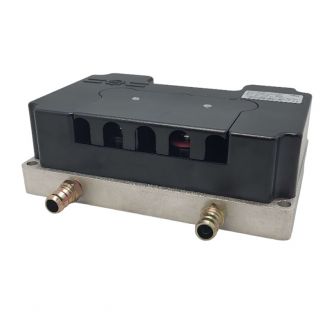

Pour alimenter et piloter ce moteur, nous vous conseillons le driver de puissance OZO FOC 190A
Ce moteur Brushless BLDC à rotor central est prévu pour délivrer un puissance de 4500W sous 48V et jusqu'à 6kW sous 60V ou 72V (voir courbes de puissance ci-dessous).
Il vous permettra de convertir en électrique votre bateau de plaisance ou de pêche, voilier de moins de 10 mètres ancienne moto ou karting...
Notez que pour rendre l'installation plus facile OZO peut vous proposer des supports ou bâtis moteur en acier ou en Inox 316.
Le support est à boulonner ou à souder sur votre coque ou chassis en lieu et place du moteur thermique. Il dispose de nombreuses positions de réglages adaptés que ce soit pour un karting électrique ou pour un rétrofit sur quad ou bateau.
Ce moteur Brushless IPM à rotor central a un regime de rotation de maxi de 8000 tr/min.
Alimenté en 48V DC, son régime de rotation sera de 4000 tr/min.
Ce moteur a 5 paires de pôles.
L'avantage avec les moteurs électriques c'est que tout est réglable via l'électronique de puissance : couple, rampe d'accélération, rampe de freinage, force du frein moteur, temps mort à l'accélération, régime moteur....
Pour un pilotage parfait de ce moteur, nous vous conseillons notre controleurs à champs orientés 190A.
Vous pouvez conserver vos commandes de gaz ou poignée d'accélérateur d'origine puisque l'accélérateur électronique est à relier directement au câble d'origine. Le tirage par câble est donc conservé.
Il est préférable d'alimenter ce moteur avec une batterie au Lithium de 48V DC ou 60V ou 72V en fonction des performances souhaitées.

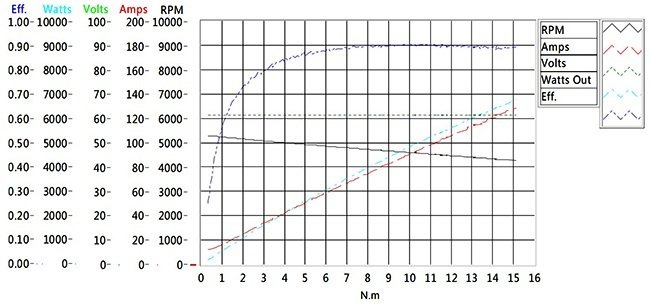

COURBES DE PROGRESSION DU MOTEUR
PLAN 2D
| Garantie | 2 ans |
| Intensité max | 125A |
| Puissance nominale | 6000W |
| Tension nominale | 60V |
| Technologie | PMSM |
| Masse | 9,1kg |
| Plage de température pour le stockage | -30°C à +50°C |
| Rendement max | 80% |
| Tensions admissibles | 48V/60V/72V |
| Tension Max | 96V |
| Intensité nominale | 75A |
| Motor Kv (RPM / V) | 66 |
| Capteurs Hall | OUI |
| Rs | N/C |
| Ls | N/C |

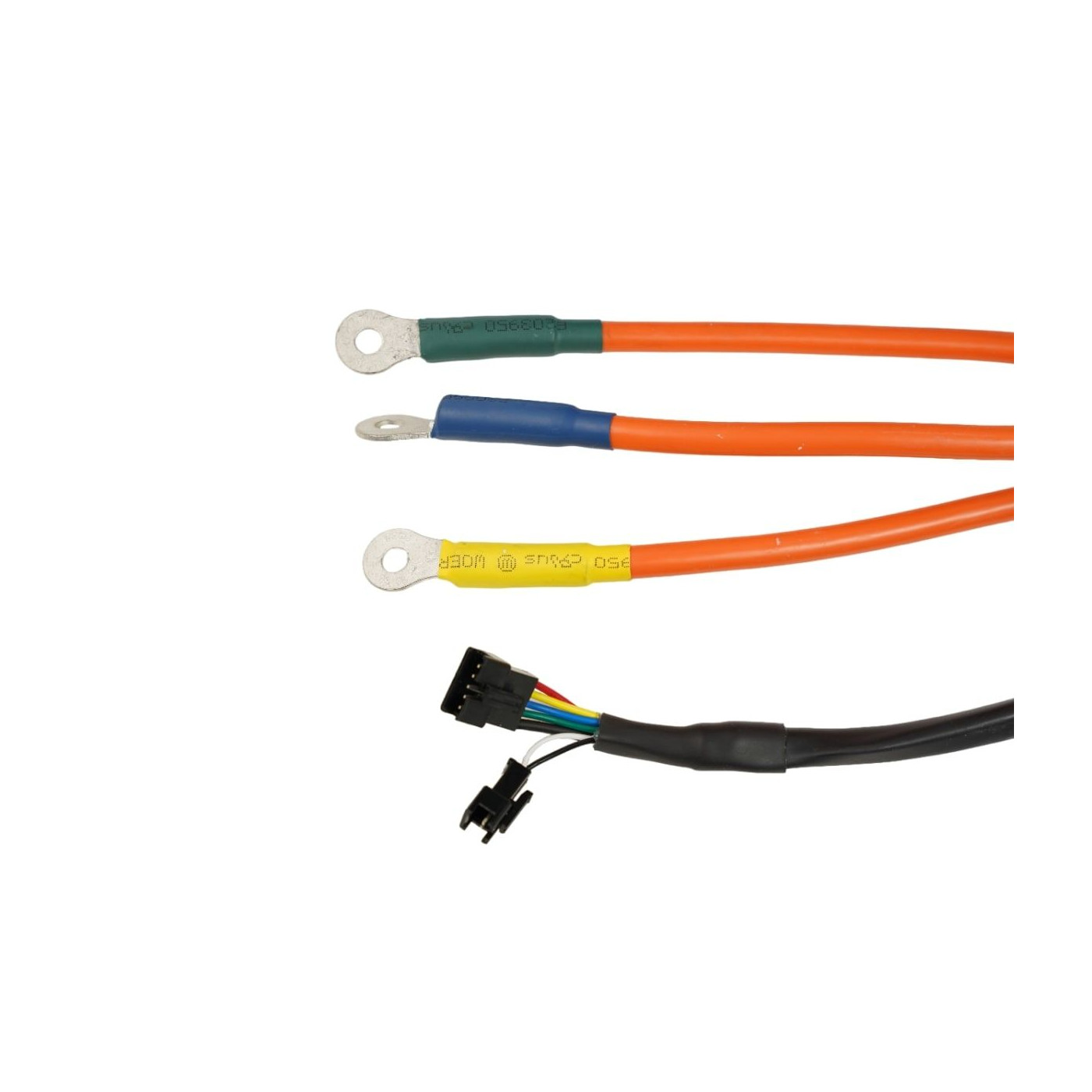

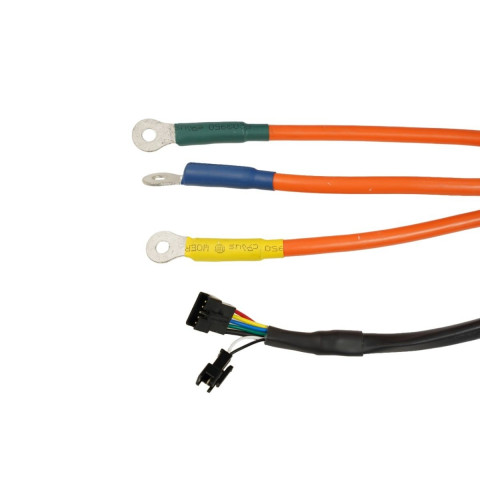

| Longueur du cable | 700mm |
| Plage de température pour un rendement maximal | -20°C à +40°C |
| Connectivité Bluetooth | OUI |
| Application Smartphone | OUI |
| Longueur de l'arbre | 23,4mm/50mm |
| couple nominal | 10,74 N.m |
| Vitesse de rotation nominale Tr/min | 4000 |
| Diamètre de l'arbre | 25mm |
