Mini contrôleur Kelly KLS 48 à 72V 100A à 200A programmable pur sinus
Mini taille mais maxi performances pour cette nouvelle génération de contrôleur kelly KLS pour moteur électrique brushless PMSM, IPM...
Plage de tension d'utilisation : 39V à 84V
100A continu et 200A max pour la version KLS7220ND
80A continu et 150A max pour la version KLS7215ND
65A continu et 100A max pour la version KLS7210ND
Etanchéité IP66
Dimensions : 102,5 x 57,5 x 45mm
Ce driver de puissance très compact sera parfait pour vos projet de moto électrique ou tout projet nécessitant un variateur de puissance de faible dimension et une programmation facile sur 4 quadrants.
La programmation et le monitoring peuvent être effectués sur ordinateur ou sur smartphone en bluetooth avec le logiciel gratuit Kelly qui est très facile à utiliser et permet de régler tous les paramètres de la cartographie.
Pour la programmation via smartphone Android, il vous faut le module bluetooth kelly.
Pour la programmation sur PC, il vous faut les câbles de programmation Kelly.
A noter que pour les professionnels, nous pouvons proposer sur demande une version avec CAN bus permettant de lire et de piloter le contrôleur par CAN.
Les contrôleurs Kelly sont très performants et offrent une multitude de réglages possibles.
Le réglages des paramètres est possible via un logiciel PC gratuit et très facile à utiliser ou via smartphone avec l'application Kelly gratuite.
Pour la programmation via smartphone Android, il vous faut le module bluetooth kelly.
Pour la programmation sur PC, il vous faut les câbles de programmation Kelly.
Le controleur Kelly est un variateur de puissance pour moteur Brushless DC acceptant une plage de tension de 48V à 72V DC.
Tous les paramètres sont programmables : Puissance max, vitesse max, intensité max, regen, courbe d'accélération...
Idéal pour les projets de moto électriques, Karting ou pour l'industrie, sa cartographie sinusoidale à champs orientés (FOC) offre un silence total de fonctionnement et un très bon rendement.
En cas de defaillance sur le système, un code erreur remonte à l'utilisateur, permettant ainsi de traiter rapidement le problème.
Etanchéité IP66
Le PCB du contrôleur Kelly est monté sur un dissipateur thermique en aluminium. Pour améliorer le refroidissement il est conseiller de boulonner le contrôleur sur un chassis metallique.
Pour ce qui est des câbles de puissance à utiliser avec ce contrôleur, nous vous conseillons d'utiliser du 10AWG pour la version 7210ND, et du 8AWG pour la version 7215ND et du 6AWG pour le 7220ND.
Pour éviter la chauffe du moteur, les controleurs kelly intègrent tous une entrée pour une sonde de température KTY 84-130.
Si vous êtes novice en câblage de controleur, n'oubliez pas de prendre le câblage pour la connection de la batterie . si vous souhaitez prendre d'autres accessoires tels que accélérateur, poignée de frein, jauge batterie... OZO pourra vous câbler et vous programmer le controleur avant livraison en fonction de votre besoin... le contrôleur Kelly étant livré de serie comme sur la photo ci-dessous, sans câblage complémentaire.
Les câbles et connecteurs sont à acheter séparément ici
Le logiciel de programmation du contrôleur est gratuit mais il vous faudra acheter le câble de programmation spécifique pour faire communiquer le contrôleur à l'ordinateur et le cordon PC.
Notez que le kit de programmation est indispensable pour assurer le bon appairage du controleur avec votre moteur.
A noter que vous pouvez aussi réaliser les modifications de cartographies moteur de votre contrôleur Kelly avec le module Bluetooth qui permet de faire les réglages avec votre smartphone Android.

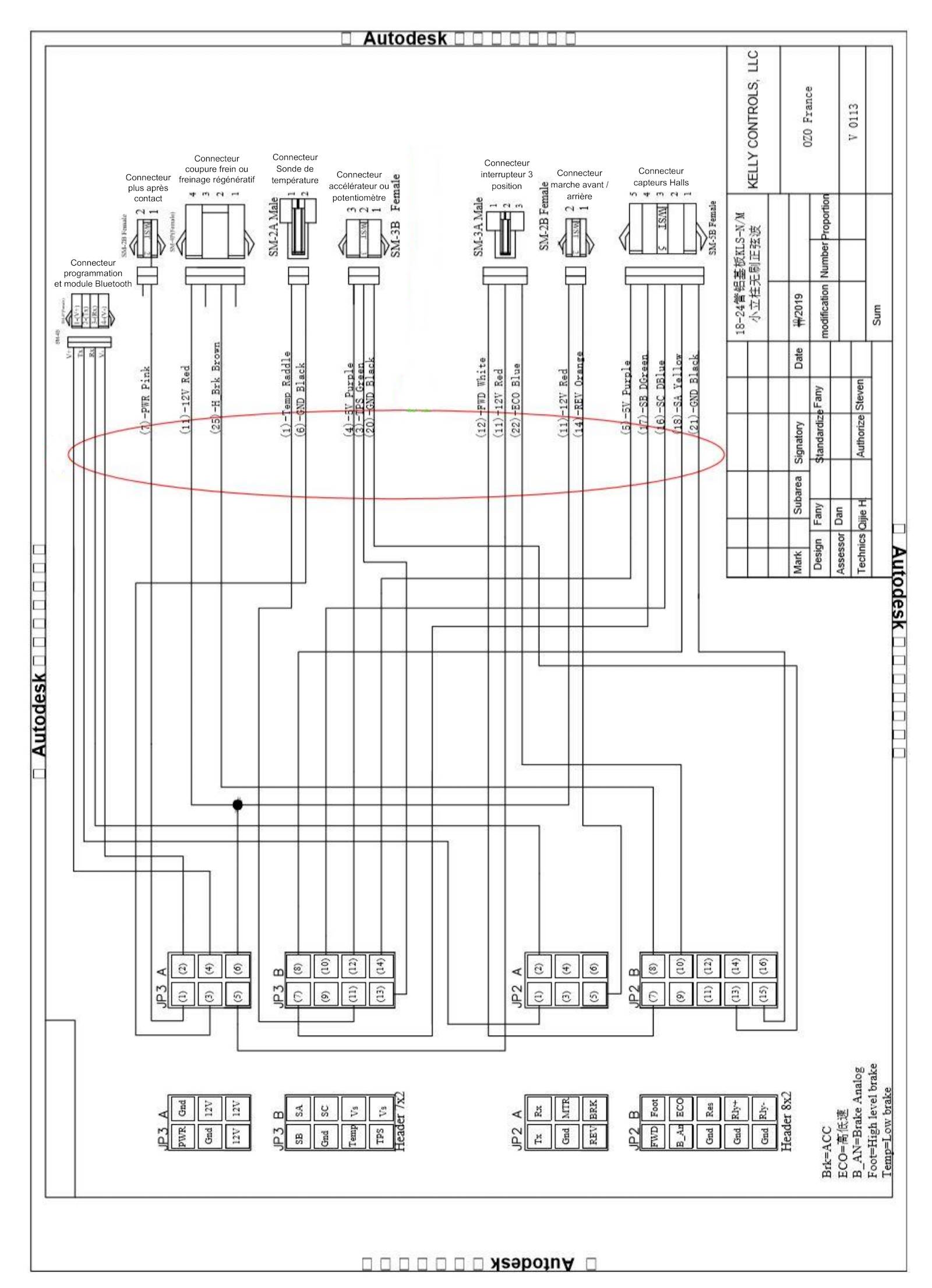

Plan du controleur :
