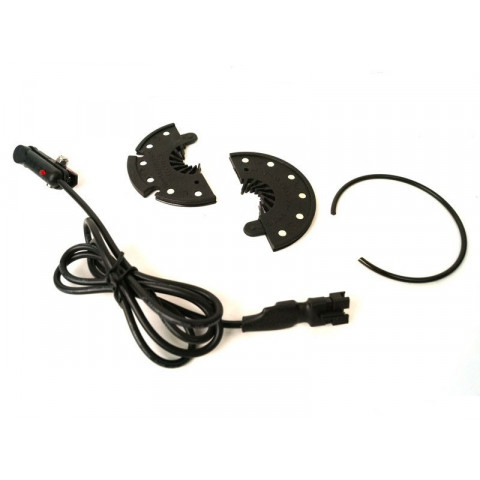

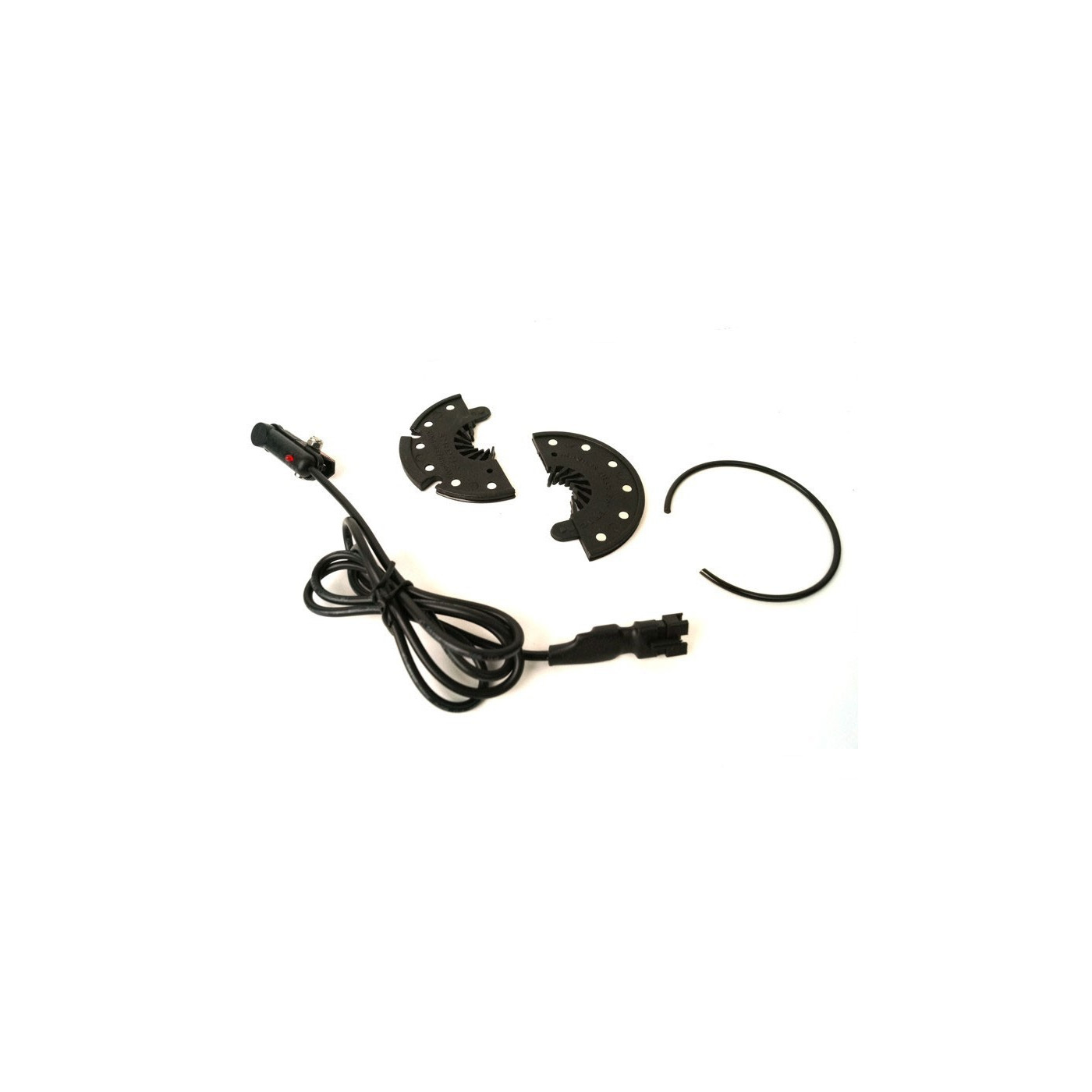

Capteur pédalier pour Cycle analyst V3 CAV3 adapté à votre kit

Le capteur pédalier pour Cycle analyst V3 est un capteur à quadrature uniquement compatible avec le CA V3. Il permet de déclencher l'assistance de votre moteur moteur électrique. Grâce à ce capteur, il sera bien plus facile d'utiliser votre vélo à assistance électrique, vous permettant d'exploiter toute sa puissance lorsque vous en avez besoin.

Grâce à des informations complémentaires qui vous seront demandées ultérieurement, OZO déterminera la position du capteur pédalier la plus adaptée à votre vélo.

More details

000707

New

39,00 €

EN STOCK

- +


Description

Le Principe du Capteur pédalier


Le capteur pédalier (PAS en Anglais pour Pedal Assist System) permet de déclencher automatiquement l’assistance électrique dès le premier tour de pédales.

Tant que vous pédalez, le moteur vous assiste. Lorsque vous arrêtez de pédaler, le moteur se coupe.

Il existe plusieurs modèles de capteurs pédaliers.

Le choix du modèle adapté à votre vélo sera fait par OZO à la réception de votre commande.



Les positions possibles pour notre capteur pédalier


capteur pédalier pour cycle analyst V3 avec support sous cadre

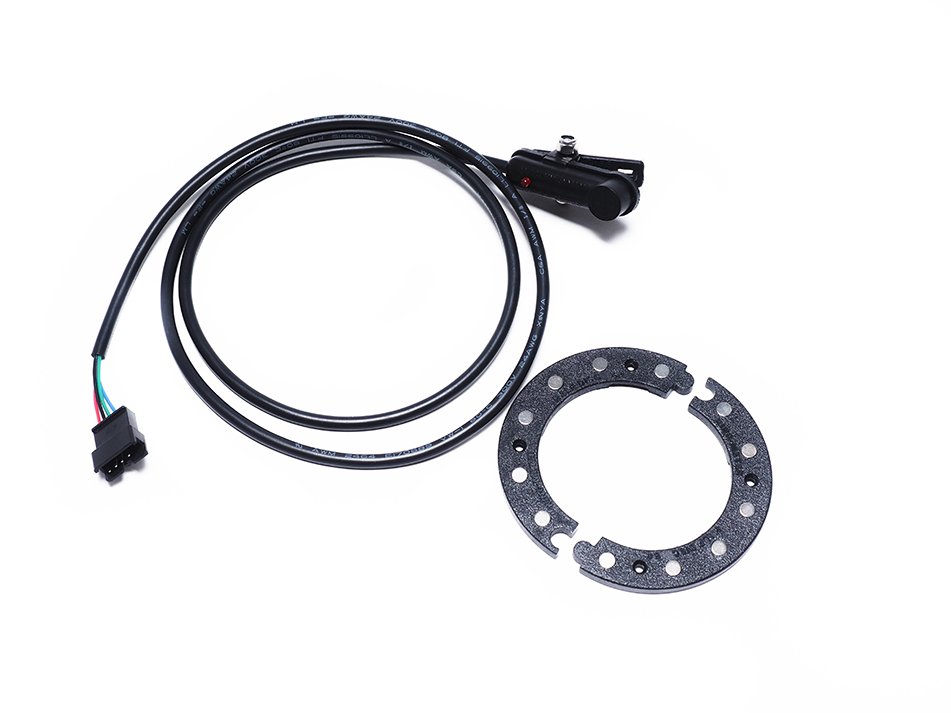

capteur pédalier pour cycle analyst V3 cote oppose transmission

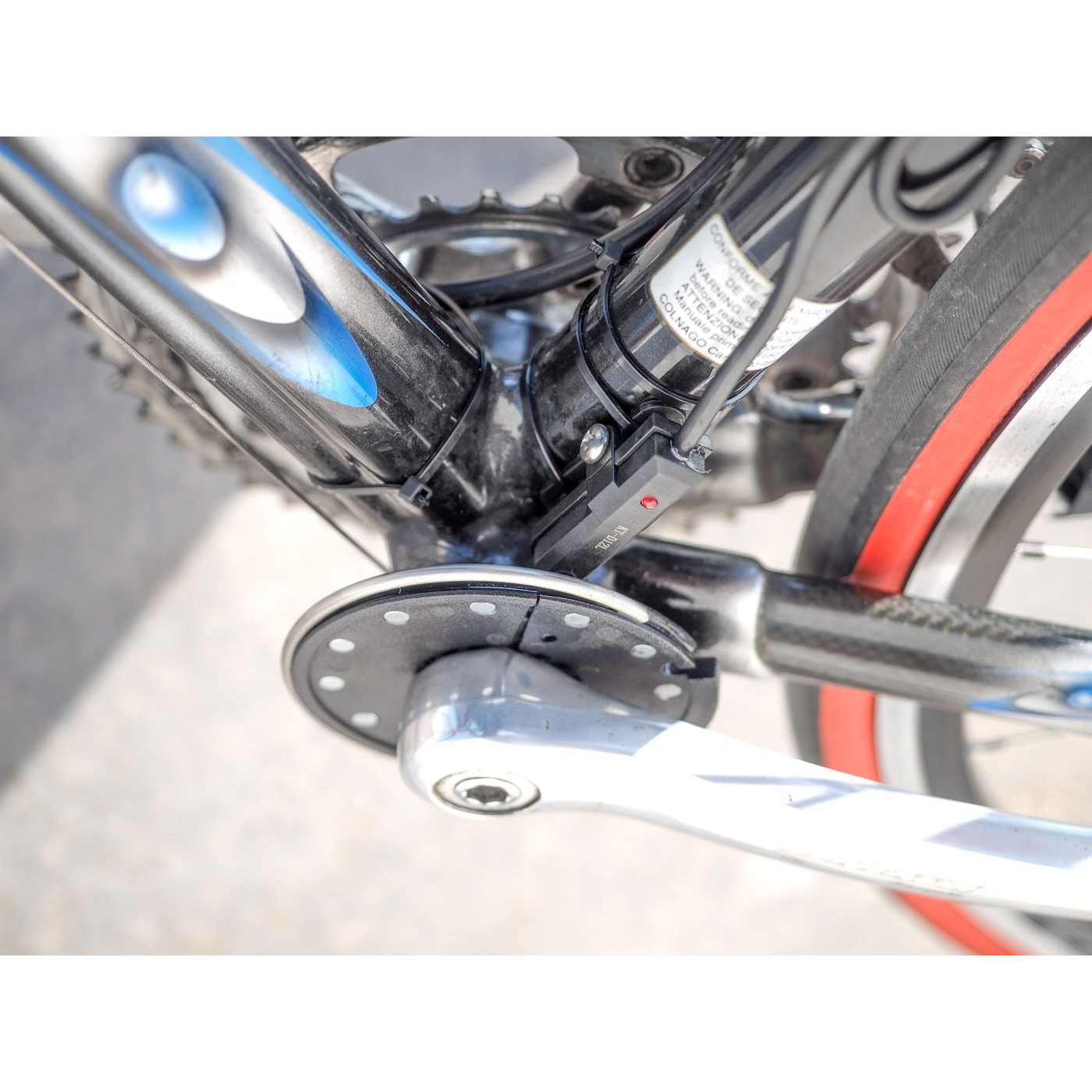

Capteur pédalier avec support sous cadre

Capteur pédalier sur cadre côté opposé transmission

Capteur pédalier sur support côté transmission

Fonctionnement du capteur à rondelle aimantée


Le principe est simple, on positionne la rondelle aimantée autour de l’axe du pédalier (blocage sur l’axe ou fixation sur le plateau) et le capteur en face, de manière à ce que les aimants de la rondelle passent juste devant le capteur lorsqu’on pédale (schéma ci-dessous).

Le capteur est branché au contrôleur. Lorsqu’un aimant passe devant le capteur, il envoie un signal au contrôleur qui lui demande de lancer le moteur. Plus la cadence de pédalage va être élevée, plus le contrôleur va envoyer de puissance ou de vitesse au moteur.

Il existe des rondelles aimantées à 6 et à 12 aimants. Le nombre d’aimants aura un impact sur le temps de réponse du moteur. Plus il y a d’aimants, meilleure sera la réactivité du moteur pour se lancer ou s’arrêter.


Notice d'installation capteur pédalier
