Controleur générique pour la réparation des VAE 250W et trottinettes électriques 24V et 36v/48V

Fonctionnant avec ou sans boitier au guidon (display), ce contrôleur universel permet de réparer la plupart des vélos à assistance électrique d'origine asiatique, équipés d'un moteur brushless.

Même si les capteurs Hall de votre moteur sont défaillants, ce contrôleur pourra faire fonctionner votre vélo.

Il permettra aussi de faire fonctionner facilement n'importe quel moteur brushless de 250W que ce soit de VAE ou de trottinette.

Sortie éclairage 6V.

Tension batterie compatible : 24V et 36V/48V

Les accessoires compatibles avec ce produit sont présents en bas de cette page

Ce contrôleur fonctionne avec ou sans display. Si vous souhaitez le display nous vous conseillons d'acheter le kit complet.

More details

New

70,00 €
ou 3 x 23,72 €

  • 24V
  • 36V / 48V
EN STOCK

- +


Description
Ce contrôleur 15A vous permettra de réparer à bon prix n’importe quel vélo équipé d'un moteur électrique. Il fonctionne en mode sensorless ce qui vous permettra notamment de faire fonctionner un moteur qui aurait un problème de capteurs Hall (capteur HS ou fil coupé). L’installation est donc simplifiée car seulement 3 fils sont à brancher au lieu de 8. Ces contrôleurs peuvent être utilisés uniquement avec un accélérateur ou uniquement avec un capteur pédalier ou avec les deux systèmes en parallèle.

Technologie sensorless

Sensorless :

Capteurs halls non branchés ou HS ou fils coupés, la cartographie bascule en mode sensorless avec une courbe de forme carré de sortie des trois phases est de forme carrée. Le moteur sera plus bruyant, mais le couple au démarrage sera plus important.

sensorless

Les différents accessoires

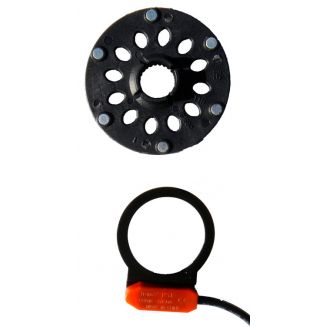

capteur pedalier

Le contrôleur dispose de deux entrées de commande : Une pour le capteur pédalier (capteur 12 aimants) et l'autre pour l'accélérateur . Vous pourrez donc choisir de piloter votre moteur avec le capteur pédalier et/ou l'accélérateur.

Si vous souhaitez une assistance au pédalage, il vous faudra utiliser un capteur pédalier à 12 aimants pour une meilleure réactivité du système.

gachette au pouceL'accélérateur est indépendant des modes sélectionnés et du capteur pédalier, ce qui signifie que vous pouvez à tout moment doser la puissance manuellement de 0 à 100%.
coupure frein

Le connecteur "coupure frein" sert à mettre à la masse le système. Il est conseillé de brancher une poignée de frein à contact sur ce connecteur pour couper le système lors du freinage.

Display LCDUn connecteur vous premettra de brancher directement votre display au contrôleur. Le display vous permettra de lire et de régler tous les paramètres de votre motorisation.
régulateur de vitesseUn connecteur vous permet de brancher une sonde de vitesse .

Schéma du contrôleur

Câblage du contrôleur générique

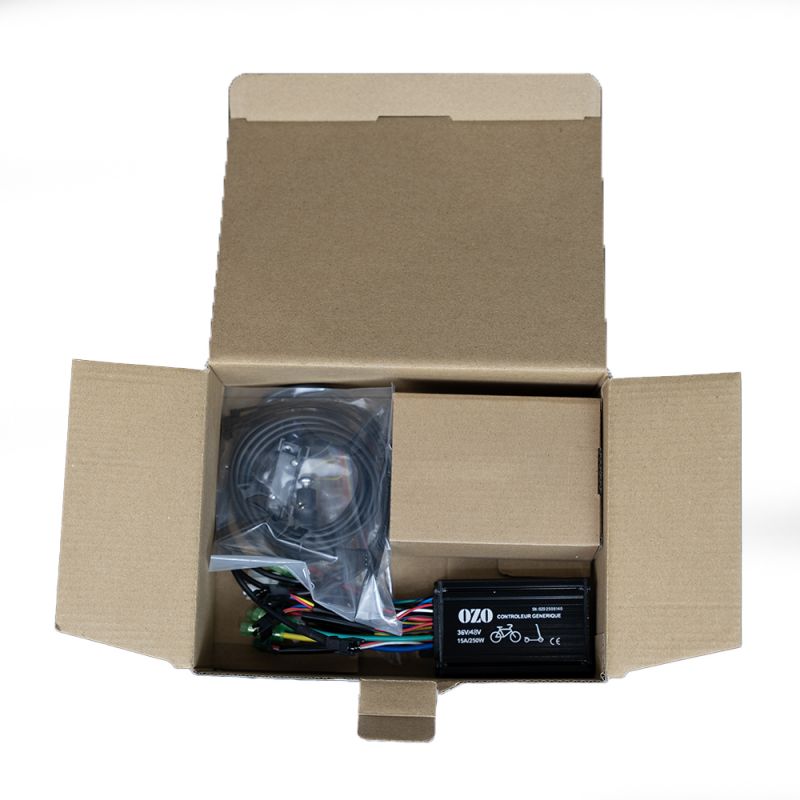

Avec le contrôleur générique, nous fournissons différents adaptateurs pour faciliter l'installation. Cela évite de couper les prises du contrôleur.

Le shunt permet d'utiliser le contrôleur sans écran. Il s'installe en lieu et place de celui-ci.

La sortie éclairage délivre une tension de 6V


Fiche technique
Garantie2 ans
Dimensions85x50x30mm
TechnologieSensorless
AccélérateurOui
Tension d'alimentation24V / 36V
Capteur pédalierOui
Sortie alimentation pour éclairageOui

Documentation

Notice du contrôleur :

Schéma de câblage du controleur générique :
